1092-02A-6終端發射2.92mm（K）40 GHz插孔標準塊 SOUTHWEST現貨

發布時間：2019-01-22 09:29:57 瀏覽：2042

品牌	型號	貨期
SOUTHWEST	1092-02A-6	1周

如若您需要購買1092-02A-6，請點擊右側客服聯系我們！！！

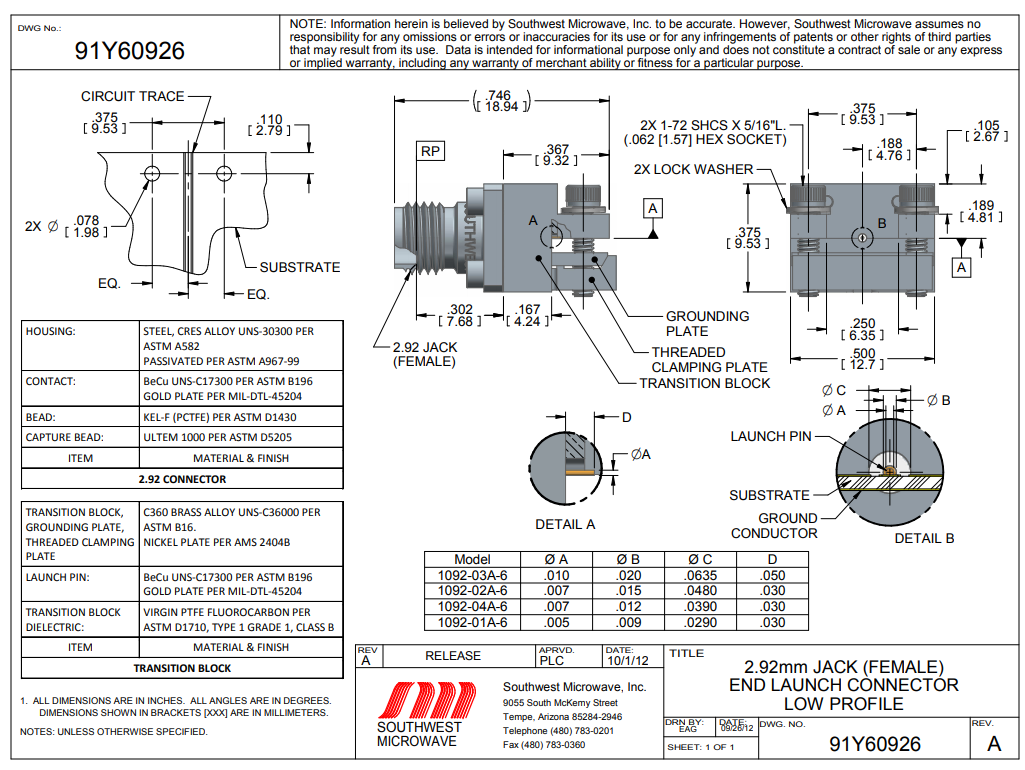

1092-02A -6-系列

2.92mm（K）

分類

母端

頻率（GHz）

40,36,27,18

樣式

標準塊

引腳/電介質直徑

0.007 / 0.0480

PCB厚度

≤.100

終端啟動連接器 - 安裝程序

步驟1：將端部啟動連接器安裝在電路板上所需的位置。

步驟2：確保啟動銷位于跡線的中心。

步驟3：確保過渡塊緊靠板。

步驟4：將1-72安裝螺釘擰緊至20 in-oz扭矩*，或直至連接器固定。*僅建議。扭矩量可能因PCB材料而異。

步驟5（可選）：將啟動引腳焊接到跡線。（注意：確保焊料在發射引腳/走線接觸區域的整個長度上流動。）

步驟6（可選）：去除多余的焊料。（注意：過量的焊料會影響性能。）

步驟7（可選）：清潔焊點周圍的焊劑或其他殘留物。
