AD7478AAKSZ-500RL7/AD7478AARMZ模數轉換器 ADI現貨
發布時間：2019-02-13 10:41:47 瀏覽：1535
AD7476A / AD7477A / AD7478A是12位，10位和8位高速，低功耗，逐次逼近模數轉換器（ADC）的，分別。這些器件采用2.35 V至5.25 V單電源供電，吞吐速率高達1 MSPS。這些器件包含一個低噪聲，寬帶寬的采樣保持放大器，可處理超過13 MHz的輸入頻率。使用CS和串行時鐘控制轉換過程和數據采集，允許器件與微處理器或DSP接口。輸入信號在CS的下降沿采樣，此時也開始轉換。沒有與部件相關的管道延遲。AD7476A / AD7477A / AD7478A采用先進的設計技術，可在高吞吐速率下實現低功耗。該器件的基準電壓源于V DD內部，以實現ADC最寬的動態輸入范圍。因此，器件的模擬輸入范圍為0 V至V DD。轉換率由SCLK決定。
|
品牌
|
型號
|
貨期
|
庫存
|
|
ADI
|
AD7478AAKSZ-500RL7
AD7478AARMZ
|
1周
|
200
|
如若您需要購AD7478AAKSZ-500RL7/AD7478AARMZ，請點擊右側客服聯系我們?。?！
產品亮點
-
采用SC70封裝的首批12- / 10- / 8位ADC。
-
高吞吐量，低功耗。
-
靈活的電源/串行時鐘速度管理。轉換速率由串行時鐘決定，允許通過串行時鐘速度增加來降低轉換時間。這允許在不轉換時使用掉電模式時降低平均功耗。這些器件還具有省電模式，可在較低的吞吐率下實現最高功效。在斷電模式下，電流消耗最大為1μA，典型值為50 nA。
-
參考源自電源。
-
沒有管道延遲。這些器件采用標準逐次逼近型ADC，通過CS輸入和一次性轉換控制精確控制采樣時刻。
應用
-
電池供電系統
- 個人數字助理
- 醫療器械
- 移動通信
-
儀表和控制系統
-
數據采集系統
-
高速調制解調器
-
光學傳感器
優勢和特點
-
快速吞吐率：1 MSPS
-
規定V DD為2.35 V至5.25 V.
-
低電量
-
采用3 V電源時，1 MSPS時為3.6 mW
-
1 MSPS時為12.5 mW，電源電壓為5 V.
-
寬輸入帶寬
-
靈活的電源/串行時鐘速度管理
-
沒有管道延誤
-
高速串行接口
-
SPI / QSPI / MICROWIRE / DSP兼容
-
待機模式：最大1μA
-
6引腳SC70封裝
-
8引腳MSOP
-
適用于汽車應用

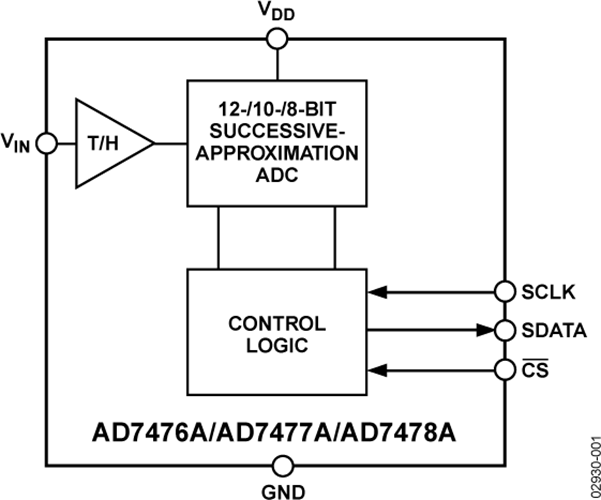

結構圖
