AD8156ABCZ數字交叉點開關 ADI現貨

發布時間：2019-02-14 10:45:43 瀏覽：1743

AD8156ABCZ屬于Xstream系列產品，是一款高速、完全差分?jǐn)?shù)字交叉點開關。該器件可以用作4 × 4交叉點開關，具有雙鎖存式存儲器，允許同時更新；或者用作雙通道2 × 2交叉點開關，并提供直接輸出控制功能。此外還具有低功耗特性；以3.3 V電源供電，并且所有輸出和輸入均衡器均保持活動狀態時，典型功耗為700 mW。它能以DC至6.25 Gbps（每端口）范圍內的任何數據速率工作。

AD8156的每個輸入通道均內置一個可編程輸入均衡器，用來補償背板信號損耗。

AD8156的高速輸入可兼容交流耦合和直流耦合3.3 V、2.5 V或1.8 V CML，以及3.3 V LVPECL數據電平。控制接口為L(zhǎng)VTTL和LVCMOS兼容型(3.3 V)。為了簡化布局、盡可能減少阻抗不匹配現象，該器件還集成了所有必要的輸入和輸出端接電阻。輸入均衡器和不用的輸出可以單獨禁用，從而使功耗降至最低。

AD8156ABCZ采用49引腳、8 mm × 8 mm、BGA封裝，引腳間距為1 mm；工作溫度范圍為?40°C至85°C工業溫度范圍。

品牌	型號	貨期	庫存
ADI	AD8156ABCZ	1周	50

如若您需要購AD8156ABCZ，請點擊右側客服聯系我們！！！

應用

SONET/SDH

千兆以太網

XAUI

光纖通道

AD8156ABCZ特點和優勢

4 x 4、完全差分、非阻塞式陣列
可配置為雙通道2 × 2工作模式
每通道的NRZ數據速率：DC至6.25 Gbps
可編程輸入均衡補償40英寸以上的FR-4 (6.25 Gbps)
組播和廣播工作模式
可編程輸出擺幅
100 mV峰峰值至1.6 V峰峰值差分

電源：3.3 V (±10%)
低功耗
無均衡：400 mW（典型值）
最大均衡：700 mW（典型值）
輸入：交流耦合或直流耦合
多種直流耦合輸入標準
3.3 V/2.5 V/1.8 V CML或3.3 V LVPECL
控制：與LVTTL或LVCMOS兼容
低加性抖動：25 ps峰峰值（典型值）

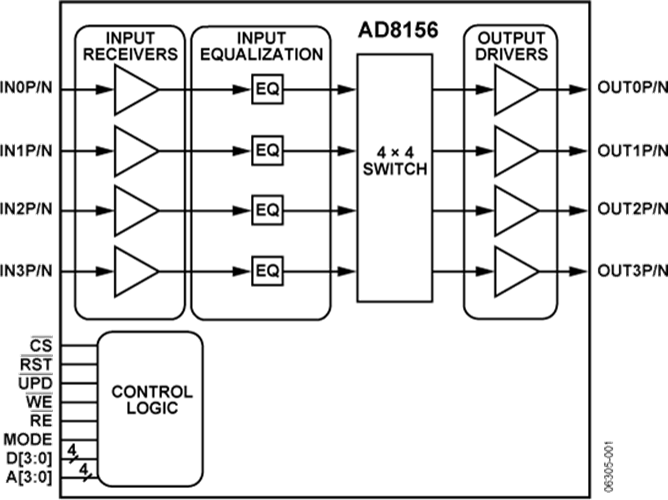

AD8156ABCZ結構圖

深圳市立維創展科技代理銷售ADI現貨產品，致力于為廣大客戶提供低價格、高質量、有保障的產品，提供優質的售前與售后服務技術。如您有任何產品需求以及服務請聯系我們客服人員，我們會再第一時間內為您解決問題。
