AD8000YRDZ/AD8000YCPZ-REEL是一款超高速、高性能、電流反饋型放大器。該放大器采用ADI公司專有超快速互補雙極性(XFCB)工藝制造，可實現1.5 GHz的小信號帶寬和4100 V/μs的壓擺率。

20 MHz時的無雜散動態范圍(SFDR)低至75 dBc，輸入電壓噪聲為1.6 nV/√Hz。AD8000可以驅動100 mA以上的負載電流，失真極低。該放大器可以采用+5 V至±6 V電源供電。這些特性使它非常適合包括高速儀器儀表在內的各種應用。

AD8000YRDZ/AD8000YCPZ-REEL的差分增益為0.02%，差分相位為0.01°，且0.1 dB平坦度為170 MHz。它具有出色的視頻規格特性，確保哪怕要求最高的視頻系統都具有優秀的保真度。

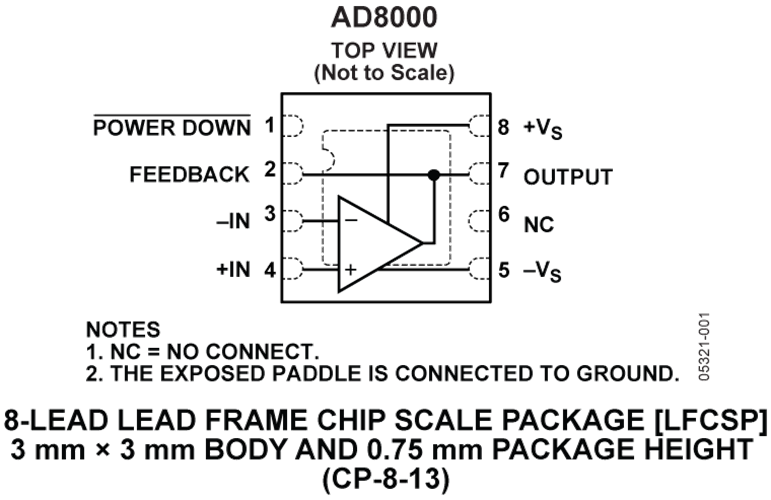

省電模式下，AD8000耗用的電源電流降至1.3 mA。該放大器采用小型8引腳LFCSP和8引腳SOIC兩種封裝。AD8000的額定工作溫度范圍為?40°C至+125°C擴展工業溫度范圍。AD8000的三通道版本(AD8003)正在開發中。

應用

• 專業視頻設備
• 高速儀器儀表
• 視頻開關
• 中頻/射頻增益級

• CCD成像

優勢和特點

• 高速
  • -3 dB帶寬：1500 MHz (G=+1)
  • 全功率帶寬：650 MHz（G=+2， VO=2 V峰峰值）
  • 壓擺率：4100 V/μs
  • 0.1%建立時間：12 ns
• 出色的視頻特性
  • 0.1 dB平坦度：170 MHz
  • 差分增益：0.02%
  • 差分相位：0.01°
• 輸出過驅恢復：22 ns
• 低噪聲：1.6 nV/√Hz輸入電壓噪聲
• 寬帶寬范圍內低失真
  • SFDR：75 dBc (20 MHz)
  • SFDR：62 dBc (50 MHz)
• 輸入失調電壓：1 mV（典型值）
• 高輸出電流：100 mA
• 寬電源電壓范圍：4.5 V至12 V
• 電源電流：13.5 mA
• 掉電模式

深圳市立維創展科技代理銷售ADI現貨產品，致力于為廣大客戶提供低價格、高質量、有保障的產品，提供優質的售前與售后服務技術。如您有任何產品需求以及服務請聯系我們客服人員，我們會再第一時間內為您解決問題。
