CMD298小尺寸K波段低噪聲放大器芯片17-25GHz

發布時間：2019-02-18 16:48:02 瀏覽：2469

17-25GHz（Ku，K波段）低噪聲放大器

CMD298是一款高效的GaAs MMIC小尺寸K波段低噪聲放大器芯片，非常適合需要小尺寸和低功耗的EW和通信系統。該器件針對21 GHz進行了優化，可提供大于27 dB的增益，相應的噪聲系數為1.4 dB，輸出1 dB壓縮點為+8 dBm。CMD298采用50歐姆匹配設計，無需外部DC模塊和RF端口匹配。CMD298提供完全鈍化，可提高可靠性和防潮性。

品牌	型號	貨期	庫存
Custom mmic	CMD298	1周	30

如若您需要購買CMD298，請點擊右側客服聯系我們?。。?/span>

特征

超低噪音性能
高增益
所有正電源電壓
電流消耗低
芯片尺寸小

參數	典型
頻率（GHz）	17 - 25
增益（dB）	27
噪聲系數（dB）	1.4
相位噪聲（dBc / Hz）
輸出P1dB（dBm）	8
輸出Psat（dBm）	11.5
OIP3（dBm）	17
偏置電壓Vdd / Vgg（V）	+3 / +1.5
偏置電流（mA）	27

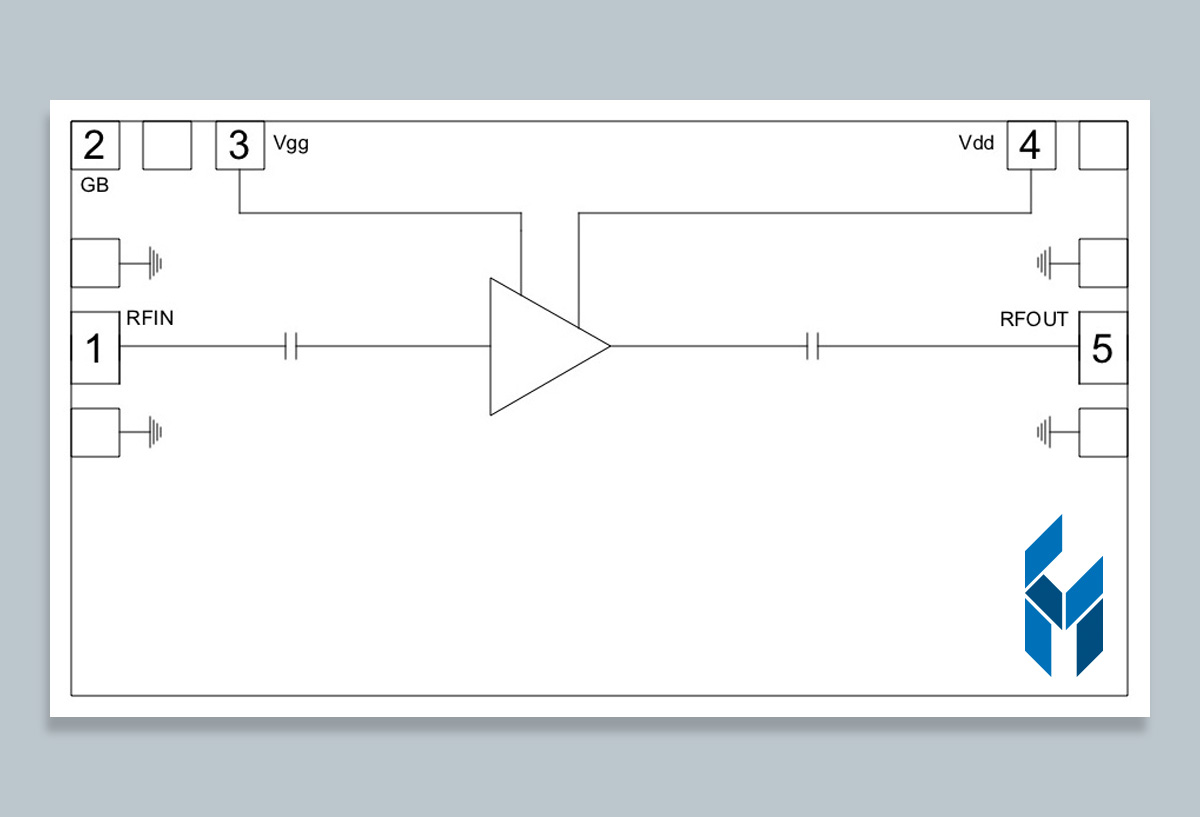

示意圖
