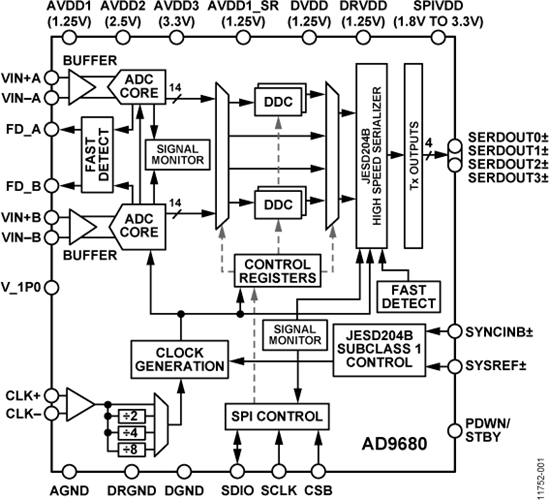

AD9680BCPZ-1000是一款雙通道、14位、1 GSPS模數轉換器(ADC)。 該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。 該器件設計用于高達2 GHz的寬帶模擬信號采樣。 AD9680針對寬輸入帶寬、高采樣速率、出色的線性度和小封裝低功耗而優化。

這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。 每個ADC均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。 集成基準電壓源可簡化設計。

模擬輸入和時鐘信號均為差分輸入信號。各ADC數據輸出內部連接到兩個數字下變頻器(DDC)。各DDC最多由五個級聯信號處理級組成：12位頻率轉換器(NCO)以及四個半帶抽取濾波器。默認會旁路DDC。

除了DDC模塊，AD9680還具備其他功能，能夠簡化通信接收機的自動增益控制(AGC)。 利用ADC的快速檢測輸出位，可編程閾值檢測器可以監控輸入信號功率。 如果輸入信號電平超過可編程閾值，快速檢測指示器就會變為高。 由于該閾值指示器的延遲極短，因此用戶能夠快速調低系統增益，從而避免ADC輸入端出現超量程現象。

用戶能將子類1 JESD204B高速串行輸出配置為1、2或4通道，具體取決于DDC配置和接收邏輯器件的可接受通道速率。 通過SYSREF±和SYNCINB±輸入引腳，可提供多器件同步支持。

AD9680BCPZ-1000具有靈活的掉電選項，在需要時可以明顯降低功耗。 這些特性均可通過1.8 V 至3.3 V三線式SPI進行編程。

AD9680BCPZ-1000采用64引腳無鉛LFCSP封裝，額定溫度范圍為?40 ℃至+85 ℃工業溫度范圍。 該產品受美國專利保護。

產品聚焦

1. 較寬的全功率帶寬，支持高達2 GHz的IF信號采樣。
2. 提供可編程輸入端的緩沖輸入，簡化了濾波器設計和實施。
3. 四個集成式寬帶抽取濾波器和數控振蕩器(NCO)模塊支持多頻段接收器。
4. 靈活的串行端口接口(SPI)控制各種產品特性和功能，滿足特定系統要求。
5. 可編程快速超量程檢測。
6. 9mm x 9mm 64引腳LFCSP封裝

AD9680BCPZ-1000應用

• 通信
• 分集多頻段、多模數字接收器
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 通用軟件無線電
• 超寬帶衛星接收器
• 儀器儀表
• 雷達
• 信號情報(SIGINT)
• DOCSIS 3.0 CMTS上游接收路徑

• HFC數字反向路徑接收器

AD9680BCPZ-1000優勢和特點
