AMCOM是美國著名的微波電路設計和微波器件制造企業,成立于1996年,至今已有20多年經驗,AMCOM研發的產品眾多,其中包括功率FET,MMIC功率放大器,以及具有RF和DC連接器的高功率放大器模塊,是一款具有高功率,寬帶,高效功率放大器。
AMCOM功率放大器擁有多款型號,每款型號所具有的功能大不相同,其中AMCOM的AM003536WM-BM / FM-R是一款新推廣的產品,具有超寬帶GaAs MMIC功率放大器。它可在0.01至3.5Hz頻段內具有23dB增益和36dBm輸出功率,便于將低成本SMT組裝到PC板上。而該MMIC采用陶瓷封裝,具有射頻和直流引線在封裝的底層,便于將低成本的SMT組裝到PC板上。
AM003536WM-FM-R是AM003536WM-BM-R安裝在銅制法蘭支架上,用于擰緊金屬散熱器。兩個部分都是符合RoHS標準。它的特征包括寬帶從10MHz到3.5GHz;高輸出功率P1dB=36dBm;高增益為23dB;輸入/輸出匹配50歐姆;而它的應用一般在軟件無線電、儀表、獲得電阻等

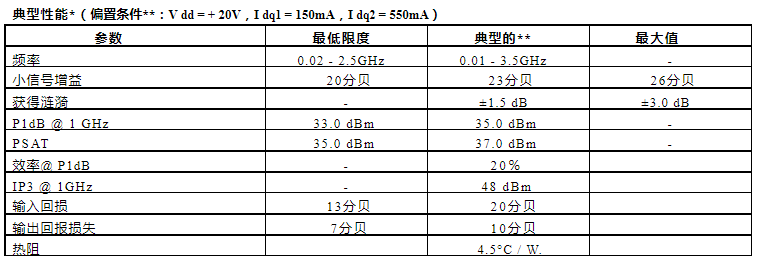

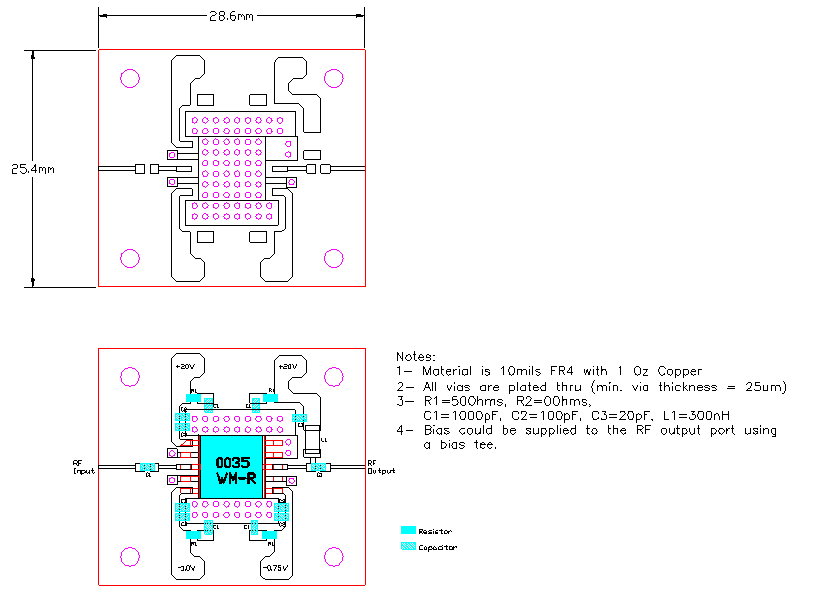

AM003536WM-BM / FM-R的測試電路:
1:輸出端口的+ 20V偏壓可以通過偏置三通或合適的扼流圈提供,以便焊接在輸出端口上
板。扼流圈的電感應足夠大,以便在最低頻率下具有高阻抗
操作(300nH就足夠了)。
2:第一級和第二級的推薦電流偏置分別為150mA和500mA。
柵極偏差僅供參考。在V DD1 &V DD2 = + 20V,V GS1 &V GS2 值是-1.0V和-0.75V
分別獲得這些所需的電流。可以調節V gs1 和V gs2 以改變電流
分別通過第一級(V dd1 引腳)和第二級(V dd2 引腳)。
3:不要施加V DD1 &V DD2 不開V適當的負電壓GS1 &V GS2 。
4:流出V gs1 和V gs2 引腳的電流在P 1dB時分別小于2mA和5mA
