CMD132低噪聲放大器特征及闡述
發布時間:2019-07-16 15:04:24 瀏覽:1446

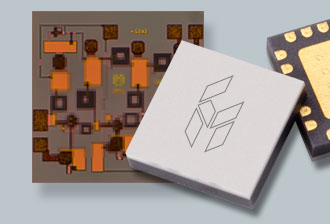

CMD132是Custom?MMIC的X波段寬帶低噪聲放大器,該放大器適用于C波段和X波段的微波無線放大器應用,MMIC提供設計和測試服務,其中產品RF毫米波電路可用于衛星通信,雷達系統,蜂窩基礎設施,消費電子產品,VSAT,和點對點無線通信系統
CMD132寬帶低噪聲放大器是款昂貴的混合放大器,因設計的尺寸及低消耗的需求,寬帶設備提供超過23dB增益,頻率為5GHz ~ 11GHz,輸出功率1分貝壓縮點為+10 dBm,噪聲系數為1.4 dB,無需外部直流模塊和射頻端口所匹配。
深圳市立維創展是Custom?MMIC的代理銷售,主要銷售低噪音放大器、驅動放大器、功率放大器、低相位噪音放大器、寬范圍分布式放大器,需要詳情放大器型號可點擊:深圳市立維創展科技
CMD132低噪聲放大器特征:
超低噪聲圖
低電流消耗
高增益寬帶性能
單電源電壓:+3.6 V@30 mA
芯片尺寸小
超低噪音系數
CMD132低噪聲放大器應用:
點對點無線電
點對點無線電
軍事與商業
測試儀器
CMD132低噪聲放大器重要參數:
頻率(GHz):5~11
噪音系數(dB):1.4
增益(dB):23
輸出P1dB(dBm):10
輸出Psat(dBm):13
OIP3(dBm):22
偏置電壓Vdd/Vgg(V):+2到+4.5
偏置電流(mA):30
輸出功率:0.01w
輸出功率(dBm):10dBm
供電電壓:3.6V
飽和功率:13dBm
