CMD196C3微波寬帶射頻非反射開關MMIC
發布時間:2019-08-02 17:23:10 瀏覽:1700

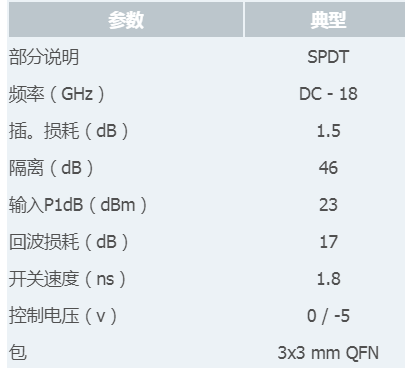

CMD196C3是一種微波寬帶射頻MMIC的射頻開關,該產品具有快速切換速度的特性,可以滿足電流之間的轉換,具有低損耗寬帶性能,單個1.5 dB的低插入損耗和8 GHz下46 dB的高隔離性,不需要偏壓電源。
CMD196C3是DC-18 GHz(L、S、C、X、Ku波段)SPDT非反射開關MMIC,使用無鉛RoHS兼容3x3 SMT封裝,封裝在3x3毫米無鉛表面安裝(SMT)封裝中,應用范圍涉及航空航天、通信、微波、雷達、無人機、導彈、戰艦、航海等重型設備和高端高可靠設備,廣泛運用在軍工領域
CMD196C3特征
快速切換速度
高隔離
低損耗寬帶性能
非反光設計
無鉛RoHS兼容3x3 SMT封裝
正增益斜率
CMD196C3絕對最大額定值
射頻輸入功率+27 dBm
控制電壓范圍(A,B)+0.5 V至-7.5 V
通道溫度,TCH 150°C
工作溫度-40至85°C
儲存溫度-55至150°C
熱阻(插入損耗路徑)103°C/W
熱阻(終止路徑)258°C/W
終止功率級(VCTL=-5 V,連續波)+24 dBm
深圳市立維創展是MMIC的代理銷售,主要銷售MMIC產品的低噪音放大器、驅動放大器、功率放大器、低相位噪音放大器、寬范圍分布式放大器,CUSTOM MMIC幫助您使用同類中最好的MMIC優化您的微波信號鏈。CUSTOM MMIC是一個完整的ISO認證設計師和同類最佳MMIC供應商。CUSTOM MMIC提供快速增長的高性能射頻/微波MMIC產品系列
詳情了解請點擊:深圳市立維創展科技
