End Launch毫米波連接器原裝現貨

發布時間：2020-01-07 15:36:26 瀏覽：1973

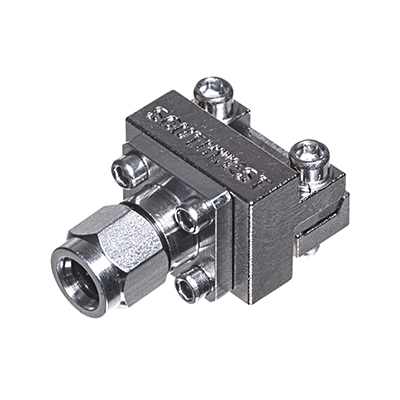

End Launch 毫米波連接器是SOUTHWEST的高性能端發射連接器，旨在為高頻信號位于頂層的單層和多層印刷電路板提供低VSWR，110 GHz的無模式寬帶響應。提供SMA（27 GHz），2.92 mm（K）（40 GHz），2.40 mm（50 GHz），1.85 mm（V），（67 GHz）和1.0 mm（W）（110 GHz）。

公和母選項以及狹窄的機身和艙壁穿通孔。獨特的夾緊機構可容納厚度達.300英寸（7.62毫米）的板。堅固，可重復使用和可修復。多種發射配置可提供與電路布局的最佳匹配。適用于微帶和接地共面波導（GCPW）設計。提供信號層微帶和GCPW測試板。將引腳焊接到信號走線是可選的。


設計協助：

印刷電路板布局和連接器零件號推薦

機械布局的3D模型

HFSS模型（18.0版或更高版本）可根據要求提供并用于EM仿真

End Launch連接器的優勢：

1.螺釘固定，免焊連接，可重復使用

2.產品指標非常好，由于一般的邊緣連接器

3.用于板子邊緣，可以并排使用

重要參數

W系列1.00mm 110GHz

V系列1.85mm 67GHz

2.4mm 50GHz

K系列2.92mm 40GHz

SuperSMA系列 27GHz

SOUTHWEST西南微波公司成立于1981年，為毫米波和高功率射頻應用提供最高性能的互連產品。其產品以高性能、精密為技術優勢，廣泛應用于測試、軍工等項目。如各類毫米連接器、線纜等。深圳市立維創展科技有限公司是SOUTHWEST的代理商，大部分型號提供現貨產品，并協助提供技術支持與售后服務。歡迎咨詢

詳情了解End Launch 毫米波連接器請點擊：http://www.nfda.cn/product/41.html

或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
