MAAM-011109寬帶放大器10MHz - 40GHz現貨
發布時間:2020-03-19 11:40:36 瀏覽:1740
MAAM-011109是易于使用的寬帶放大器的工作頻率為10MHz - 40GHz 的器件具有13dB的增益和+18dBm輸出功率,匹配為50Ω,具有典型的回波損耗優于15dB,此放大器需要雙DC電源:5v(190mA)和低電流-5v(<1 mA).
MAAM-011109集成了寬帶偏置扼流圈,直流阻隔和旁路電容器,其他功能包括柵極偏置調整引腳更改功率或溫度的電流設置,增益調整控制引腳,允許15dB的增益控制(0至1v)和一個溫度補償檢測器提供相對輸出的直流電壓的引腳功率。
MAAM-011109非常適合任何情況需要從10MHz到50Ω 增益的應用40GHz,在需要傳入信號在很寬的寬帶范圍內變化,例如:實驗室、儀器和防御應用程序。

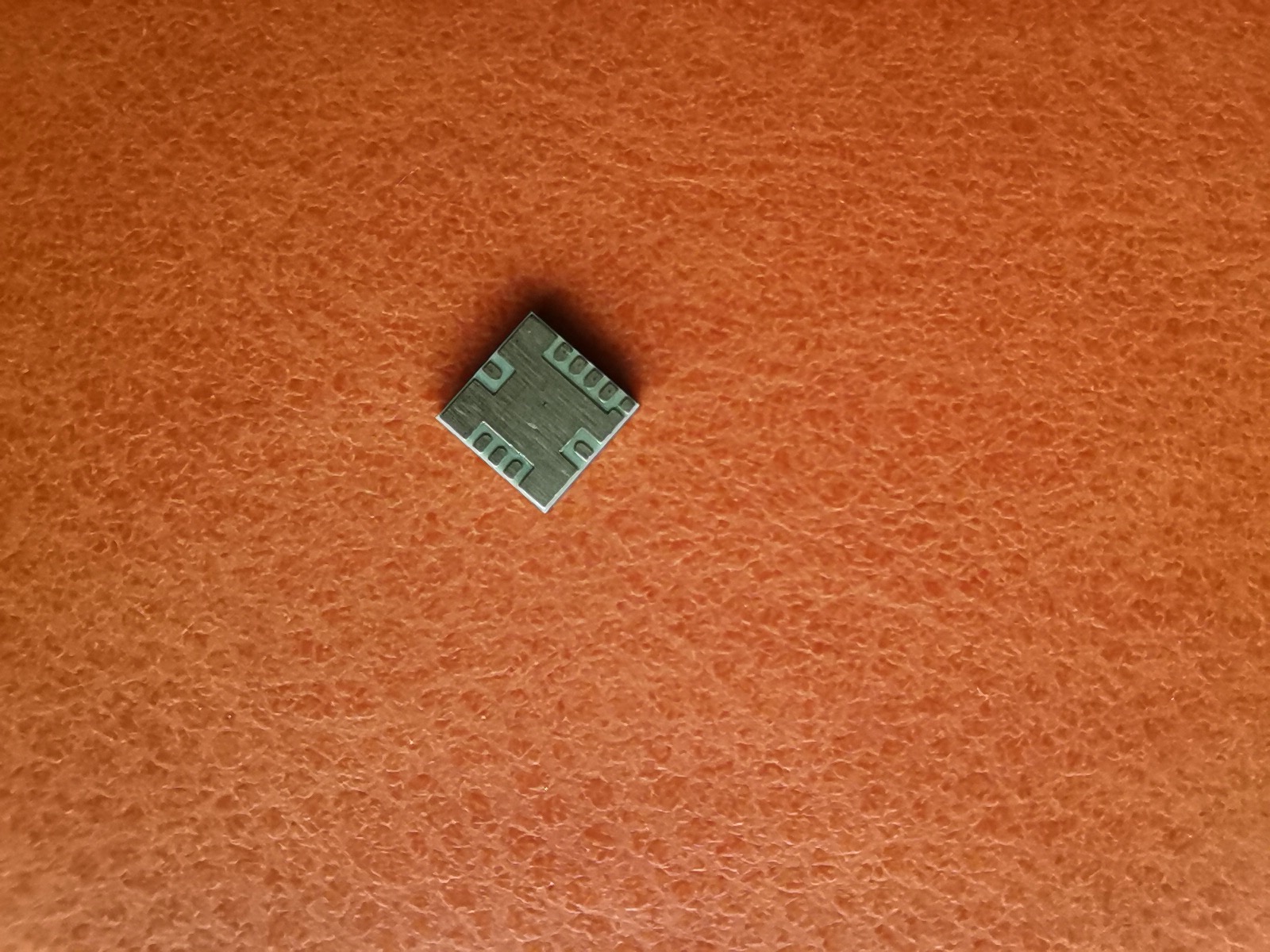

該設備位于無鉛5X5X1.3毫米中可以處理和放置的包裝標準的取放組裝設備。包裝基座是兩層層壓成型的層壓板完全兼容PCB環境和清洗條件,改模板包括一個GaAs MMIC為性能和可靠性完全鈍化。
MAAM-011109特征
13dB增益
50Ω輸入/輸出匹配
+18dBm輸出功率
+5v直流電,190mA
無鉛5毫米9引腳LGA封裝
符合RoHS和260℃回流焊

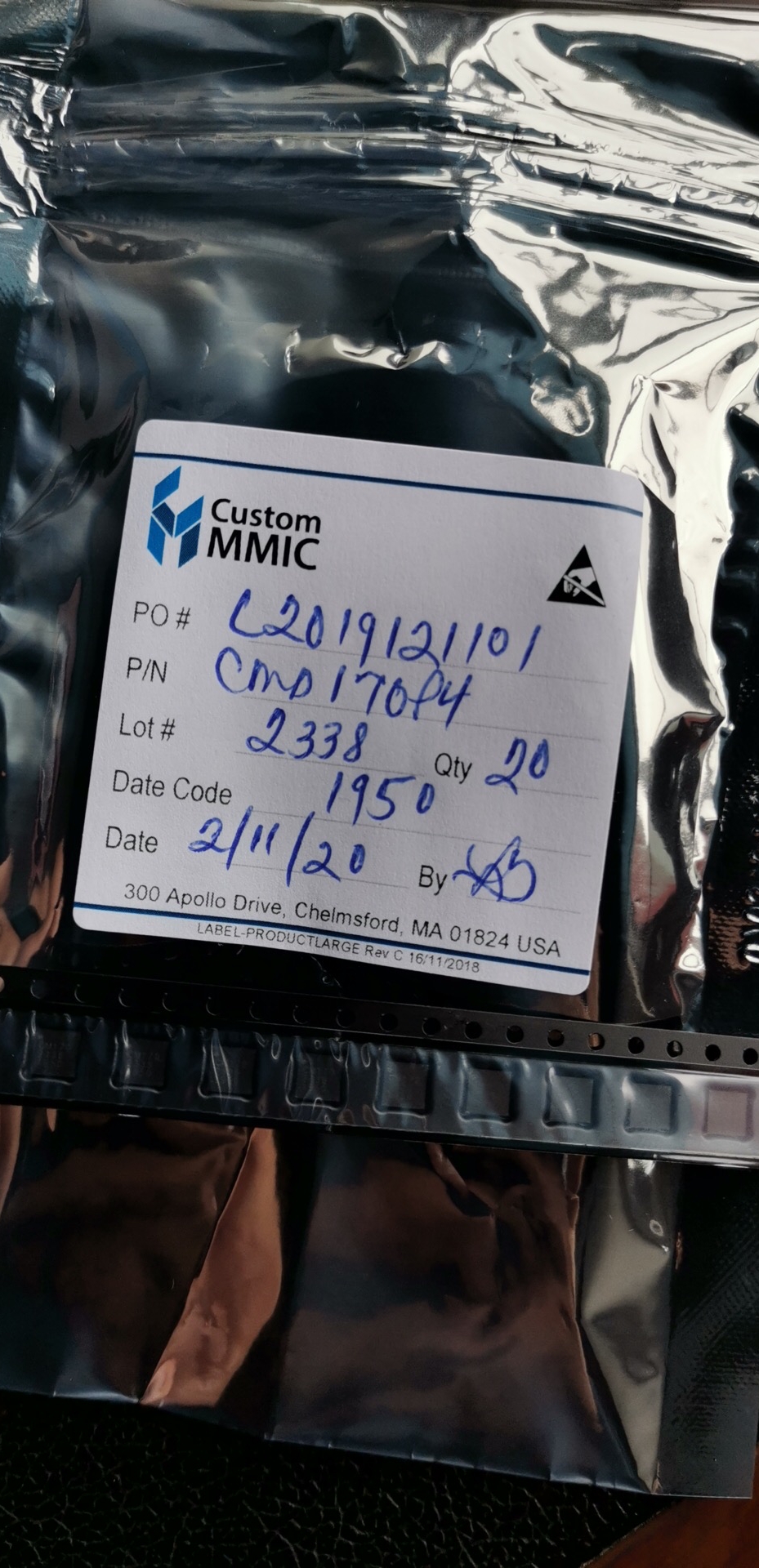

美國Custom MMIC成立于2006年,是一家無晶圓射頻和微波MMIC的設計公司,受到政府和軍工oem的委托,承擔他們最大的微波電路挑戰。深圳市立維創展科技有限公司是Custom MMIC品牌的代理經銷商,產品原裝庫存,極具價格優勢,歡迎咨詢
詳情了解MAAM-011109混合耦合器請點擊:http://www.nfda.cn
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
