Ironwood Electronics高速應用插座的GTP插座類型
發布時間：2020-09-15 15:10:30 瀏覽：1728

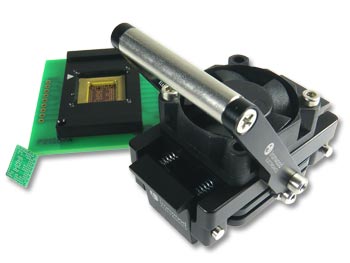

Ironwood Electronics的GTP插座是幾乎所有BGA、QFN或LGA設備應用程序的原型設計和生產測試的理想選擇。Ironwood Electronics高速應用插座IC插座提供優良的信號完整性和高的機械耐久性。創新的彈性體互連技術提供低信號損耗(94GHz時1dB)，并支持BGA、QFN和LGA封裝，間距小于0.35mm。通過配置專有的金表冠，Ironwood Electronics的GTP套接字還可以提供超過200000周期的正確配置。Ironwood Electronics高速應用程序套接字GTP套接字是機械地安裝在目標系統的平臺上，使用安裝和對準孔。這些低插座比實際的IC封裝(行業中最小的封裝)每面只大2.5mm。
GTP插座類型的Ironwood Electronics高速應用插座利用了與GT一樣優秀的彈性體技術，同時添加了專有的金表冠，以提供行業領先的信號性能和高耐久性。
用于BGA、QFN或LGA應用的Ironwood Electronics高速應用插座，GTP接觸技術可提供>94 GHz信號速度，并可用于ATE套接字等高周期壽命應用，支持間距為0.35mm至1.27mm。
深圳市立維創展科技授權代理 Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
GTP彈性體BGA插座
零件編號 | 上 | 最大 | IC尺寸 | IC尺寸 | IC尺寸 | IC | IC | IC球 | IC球最大 | IC總 | IC球 | IC球 |
| 節距 | 針數 | X | Y | 公差 | 陣列 | 陣列 | 高 | 高度 | 高度 | 共面度 | 直徑 |
| （mm） |
| （mm） | （mm） | （mm） | X | Y | 最小值（mm） | （mm） | 最大值（mm） | （mm） | 最大（mm） |
GTP-BGA-2001 | 1個 | 189 | 18 | 18 | 0.2 | 17 | 17 | 0.4 | 0.6 | 2.5 | 0.2 | 0.7 |
GTP-BGA-2002 | 0.8 | 625 | 21 | 21 | 0.2 | 25 | 25 | 0.27 | 0.45 | 1.7 | 0.15 | 0.55 |
GTP-BGA-2003 | 1個 | 1369 | 37.5 | 37.5 | 0.1 | 37 | 37 | 0.4 | 0.6 | 3.01 | 0.2 | 0.7 |
GTP-BGA-2004 | 0.8 | 715 | 27 | 27 | 0.2 | 32 | 32 | 0.3 | 0.5 | 2.5 | 0.25 | 0.55 |
GTP-BGA-2005 | 1個 | 64 | 9 | 9 | 0.07 | 8 | 8 | 0.4 | 0.6 | 1.3 | 0.15 | 0.7 |
GTP-BGA-2006 | 1個 | 256 | 17 | 17 | 0.2 | 16 | 16 | 0.4 | 0.6 | 3.02 | 0.25 | 0.7 |
GTP-BGA-2010 | 1個 | 1760 | 42.5 | 42.5 | 0.2 | 42 | 42 | 0.4 | 0.6 | 3.36 |
| 0.7 |
GTP-BGA-2015 | 0.5 | 361 | 10 | 10 | 0.15 | 19 | 19 | 0.13 | 0.27 | 1.2 | 0.08 | 0.35 |
GTP-BGA-2016 | 0.8 | 602 | 23 | 23 | 0.2 | 28 | 28 | 0.3 | 0.5 | 2.766 | 0.2 | 0.6 |
GTP-BGA-2017 | 1個 | 1156 | 35 | 35 | 0.2 | 34 | 34 | 0.4 | 0.6 | 3.16 | 0.2 | 0.7 |
GTP-BGA-2018 | 0.5 | 336 | 9 | 10.5 | 0.1 | 17 | 20 | 0.2 | 0.3 | 1.4 | 0.1 | 0.3 |
GTP-BGA-2019 | 1個 | 572 | 25 | 25 | 0.1 | 24 | 24 | 0.4 | 0.6 | 2.173 | 0.2 | 0.74 |
GTP-BGA-2020 | 0.8 | 361 | 16 | 16 | 0.2 | 19 | 19 | 0.16 | 0.26 | 1.22 | 0.1 | 0.35 |
GTP-BGA-2021 | 0.5 | 132 | 4.275 | 4.575 | 0.025 | 11 | 12 | 0.17 | 0.2 | 2 | 0.05 | 0.3 |
GTP-BGA-2022 | 0.3 | 368 | 8 | 8 | 0.1 | 23 | 23 | 0.06 | 0.16 | 1個 | 0.08 | 0.23 |
GTP-BGA-2023 | 1個 | 2028年 | 43 | 59 | 0.05 | 41 | 57 | 0.6 |
| 4.608 |
|
|
GTP-BGA-2024 | 0.4 | 54 | 2.64 | 3.94 | 0.025 | 6 | 9 | 0.164 | 0.223 | 0.65 | 0.08 | 0.293 |
GTP-BGA-2025 | 0.8 | 484 | 19 | 19 | 0.1 | 22 | 22 | 0.3 | 0.5 | 2.74 |
| 0.7 |
GTP-BGA-2026 | 1個 | 256 | 17 | 17 | 0.2 | 16 | 16 | 0.4 | 0.6 | 3.02 | 0.25 | 0.7 |
GTP-BGA-2028 | 1個 | 324 | 19 | 19 | 0.2 | 18 | 18 | 0.47 | 0.58 | 2.99 | 0.2 | 0.7 |
GTP彈性體QFN插座
零件編號 | 上 | 最大 | IC尺寸 | IC尺寸 |
| 節距 | 針數 | X | Y |
| （mm） |
| （mm） | （mm） |
GTP-QFN-3000 | 0.4 | 48 | 6 | 6 |
GTP-QFN-3001 | 0.5 | 12 | 3 | 3 |
GTP-QFN-3002 | 0.5 | 48 | 7 | 7 |
GTP-QFN-3003 | 0.4 | 16 | 2 | 2 |
GTP-QFN-3004 | 0.5 | 32 | 5 | 5 |
GTP-QFN-3005 | 0.4 | 18 | 2 | 2.4 |
GTP-QFN-3007 | 0.5 | 24 | 3.9 | 3.9 |
GTP-QFN-3008 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3009 | 0.4 | 30 | 2.5 | 4.5 |
GTP-QFN-3010 | 1.016 | 48 | 14.3 | 14.3 |
GTP-QFN-3011 | 0.4 | 40 | 6 | 4 |
GTP-QFN-3012 | 0.4 | 88 | 10 | 10 |
GTP-QFN-3013 | 0.5 | 211 | 9.6 | 9.6 |
GTP-QFN-3014 | 0.5 | 64 | 16 | 16 |
GTP-QFN-3015 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3016 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3017 | 0.5 | 32 | 5 | 5 |
GTP-QFN-3019 | 0.4 | 68 | 8 | 8 |
GTP-QFN-3020 | 0.5 | 24 | 4 | 4 |
GTP-QFN-3021 | 0.5 | 8 | 3 | 3 |
GTP彈性體LGA插座
零件編號 | 上 | 最大 | IC尺寸 | IC尺寸 | IC尺寸 | IC | IC | IC總 | IC球 |
| 節距 | 針數 | X | Y | 公差 | 陣列 | 陣列 | 高度 | 共面度 |
| （mm） |
| （mm） | （mm） | （mm） | X | Y | 最大值（mm） | （mm） |
GTP-LGA-1001 | 0.5 / 0.55 | 88 | 7 | 7 | 0.15 | 11 | 4 | 0.8 | 0.08 |
