NOVA微波N型同軸循環器
發布時間：2020-10-21 15:07:57 瀏覽：1667

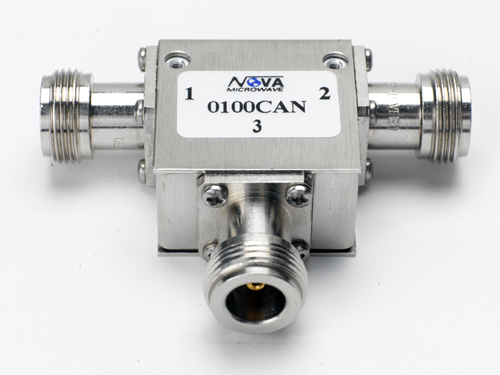

Nova Microwave提供一系列N型同軸循環器，具有各種封裝尺寸和頻帶。Nova微波N同軸環行器設計用于通信、軍事應用、蜂窩和無線市場。
NOVA微波N型同軸環行器的可靠性、價格和可加工性在設計階段得到了優化。NOVA微波N同軸環行器具有一定的RFI和磁屏蔽功能。NOVA微波N型同軸循環器是由高質量的材料制成，以保證在整個溫度范圍內的最佳性能。為了保證磁場穩定且不隨溫度波動，所有Nova微波N型同軸循環器的溫度循環范圍為-50°C~+100°C。標準N型同軸環行器采用N型主連接器。NOVA微波N型同軸環行器配有N型公共連接器，可提供相位匹配、逆時針旋轉、較高的屏蔽和要求的互調規格。
深圳市立維創展科技是NOVA的經銷商，主要提供NOVA的各種微帶線環形器與微帶線隔離器，產品原廠進口，極具價格優勢，歡迎咨詢。
詳情了解NOVA微波N型同軸循環器請點擊：http://www.nfda.cn/brand/8.html
或聯系我們的工程師：0755-83050846 QQ: 3312069749
FREQUENCY
GHZ | MODEL | ISOLATION dB (Min.) | INS. LOSS dB (Max.) | VSWR
(Max.) | TEMP
( oC ) | FWD | REV | DIMENSIONS (INCHES)
L X W X T | PACKAGE OUTLINE |
POWER (WATTS) |
0.380-0.470 | 0042CAN | 20 | 0.40 | 1.25 | -20+85 | 250 | 250 | 2.25 X 2.25 X 1.00 | NQC |
0.400-0.500 | 0045CAN | 20 | 0.40 | 1.25 | -20+85 | 250 | 250 | 2.25 X 2.25 X 1.00 | NQC |
0.500-0.600 | 0055CAN | 20 | 0.40 | 1.25 | -20+85 | 250 | 250 | 2.00 X 2.00 X 1.00 | NRC |
0.600-0.750 | 0067CAN | 20 | 0.40 | 1.25 | -40+85 | 250 | 250 | 1.75 X 1.75 X 1.00 | NSC |
0.700-0.830 | 0076CAN | 20 | 0.40 | 1.25 | -40+85 | 250 | 250 | 1.50 X 1.50 X 0.75 | NTC |
0.790-0.960 | 0088CAN | 20 | 0.40 | 1.25 | -40+85 | 250 | 250 | 1.25 X 1.25 X 0.75 | EC |
0.900-1.100 | 0100CAN | 20 | 0.40 | 1.25 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
0.915-0.964 | 0094CAN | 23 | 0.35 | 1.20 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
0.960-1.215 | 0109CAN | 20 | 0.40 | 1.25 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
1.100-1.300 | 0120CAN | 23 | 0.35 | 1.20 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
1.200-1.400 | 0130CAN | 20 | 0.40 | 1.25 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
1.400-1.600 | 0150CAN | 23 | 0.35 | 1.20 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
1.500-1.800 | 0165CAN | 20 | 0.40 | 1.25 | -40+85 | 150 | 150 | 1.25 X 1.25 X 0.75 | EC |
1.700-2.000 | 0185CAN | 20 | 0.35 | 1.25 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
1.700-2.300 | 0200CEN | 20 | 0.40 | 1.25 | -10+70 | 50 | 50 | 1.63 X 1.63 X 0.75 | NYC |
1.800-2.100 | 0195CAN | 20 | 0.35 | 1.25 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
1.930-1.990 | 0196CAN | 23 | 0.35 | 1.20 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
2.000-2.300 | 0215CAN | 20 | 0.35 | 1.25 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
2.100-2.400 | 0225CAN | 20 | 0.35 | 1.25 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
2.300-2.700 | 0250CAN | 20 | 0.40 | 1.25 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
2.400-2.500 | 0245CAN | 23 | 0.35 | 1.20 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
2.500-2.900 | 0270CAN | 20 | 0.40 | 1.25 | -40+85 | 150 | 150 | 1.00 X 1.00 X 0.75 | FC |
2.700-3.100 | 0290CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
2.800-3.300 | 0305CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
3.400-4.200 | 0380CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
3.600-4.300 | 0395CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
4.200-5.000 | 0460CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
4.600-5.400 | 0500CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
5.000-6.000 | 0550CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
5.400-5.900 | 0565CEN | 23 | 0.35 | 1.20 | -40+85 | 50 | 50 | 1.00 X 1.00 X 1.00 | FC |
5.700-6.800 | 0625CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
5.800-6.500 | 0615CEN | 23 | 0.35 | 1.20 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
6.000-8.000 | 0700CEN | 20 | 0.40 | 1.25 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
6.400-7.200 | 0680CEN | 23 | 0.35 | 1.20 | -40+85 | 50 | 50 | 1.00 X 1.00 X 0.75 | FC |
