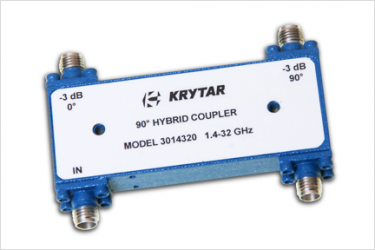

KRYTAR混合耦合器3 dB 90度
發布時間：2020-11-11 15:37:24 瀏覽：1799
KRYTAR的90度混合耦合器具有多種功能，包括各種商業和軍事應用中的信號分離和合并、交換電路和天線波束形成網絡。KRYTAR 90度混頻器用于需要在兩條90度分離傳輸線之間平衡功率的電路。
KRYTAR的混合耦合器在一個緊湊的封裝中提供了廣泛的頻率覆蓋，提供了低插入損耗、高指向性和緊密耦合。KRYTAR混合耦合器為這些頻段的許多應用提供了簡單的解決方案，包括電子戰（EW）、商用無線、衛星通信、雷達、信號監測和測量、天線波束形成和EMC測試環境。在許多空間約束下，KRYTAR耦合器的緊湊尺寸是理想的。這些耦合器也可以按照軍用規格制造。KRYTAR為滿足或超過關鍵性能和/或包裝規范的定制設計提供完整的工程服務。
KRYTAR為滿足或超過關鍵性能和/或包裝規范的定制設計提供完整的工程服務。
深圳市立維創展科技授權代理RADITEK產品，部分型號備有現貨。產品原裝進口，質量保證，歡迎咨詢。
詳情了解RADITEK產品請點擊：http://www.nfda.cn/brand/13.html
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
*部分產品型號需求請聯系我們的工程師。
Model Number | Frequency | Frequency | Amplitude Imbalance (dB) | Phase Imbalance (Degrees) | Isolation (dB Min) | VSWR (Max) | Insertion Loss (dB Max) |
| Min. (GHz) | Max. (GHz) |
|
|
|
|
|
3040440 | 4 | 44 | ± 1.2 | ±12 | 4-30 GHz: >13 | 4-30 GHz: 1.65 | <3.2 |
|
|
|
|
| 30-40 GHz: >8 | 30-44 GHz: 1.90 |
|
3100400 | 10 | 40 | ± 0.70 | ± 10 | 12 | 1.8 | 2 |
3100400K | 10 | 40 | ± 0.70 | ± 10 | 12 | 1.8 | 2 |
3017360K | 1.7 | 36 | ± 1.70 | ± 12 | 12 | 1.85 | 4.35 |
3050360K | 5 | 36 | ± 1.50 | ± 15 | 11 | 1.8 | 2.8 |
3014320 | 1.4 | 32 | ± 1.55 | ± 12 | 12 | 1.9 | 3.5 |
3014265 | 1.4 | 26.5 | ± 1.20 | ± 12 | 12 | 1.8 | 3 |
3017265 | 1.7 | 26.5 | ± 1.50 | ± 10 | 14 | 1.85 | 3.4 |
3100265K | 10 | 26.5 | ± 0.55 | ± 7 | 15 | 1.61 | 1.3 |
3060200 | 6 | 20 | ± 0.40 | ± 5 | 14 | 1.45 | 1 |
1831 | 1 | 18 | ± 0.50 | ± 10 | 17 | 1.35 | 2 |
3014180 | 1.4 | 18 | ± 1.00 | ± 10 | 12 | 1.7 | 2.7 |
3017180 | 1.7 | 18 | ± 1.50 | ± 10 | 15 | 1.75 | 3.2 |
1830 | 2 | 18 | ± 0.40 | ± 7 | 17 | 1.35 | 1.4 |
1230 | 1 | 12.4 | ± 0.40 | ± 7 | 20 | 1.3 | 1.4 |
3020080 | 2 | 8 | ± 0.35 | ± 3 | 19 | 1.25 | 0.65 |
3005070 | 0.5 | 7 | ± 0.40 | ± 5 | 19 | 1.3 | 1.3 |
3005040 | 0.5 | 4 | ± 0.70 | ± 5 | 18 | 1.35 | 1.2 |
3010040 | 1 | 4 | ± 0.60 | ± 6 | 17 | 1.3 | 1 |
