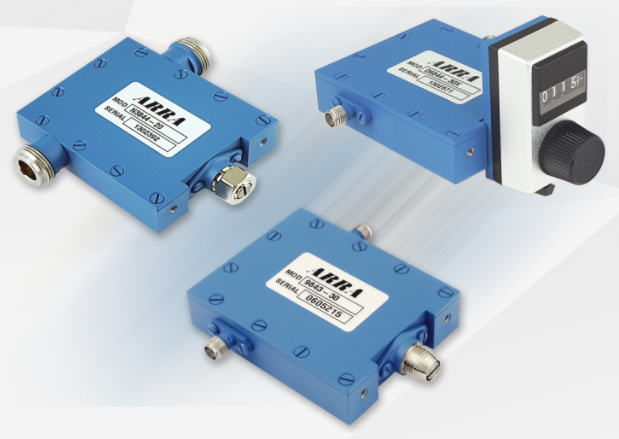

ARRA中型同軸衰減器0.5-18 GHz
發布時間：2020-11-19 15:23:39 瀏覽：1598
ARRA的介質同軸衰減器代表了最完整的介質連續可變衰減器系列。ARRA大多數衰減器已經過各種軍事用途的認證。由于ARRA衰減是以非接觸方式實現的，因此這些單元提供了最大的無磨損性能和高可靠性。
這些設備使用了ARRA的專有耗散材料，可以在很寬的溫度范圍內工作，ARRA衰減特性幾乎沒有變化。
應用領域
這些標準形式是理想的應用，可以設置衰減，然后鎖定和放置很長時間而不移動。
該面板安裝版本是理想的應用程序需要前面板調整和監測通過輸出功率。
計數轉臺是需要校準或重置基準的面板安裝應用的理想選擇。
數字計數器版本執行與轉臺相同的任務，但具有更高的分辨率。校準表可用于校準T&D選項。
一般規格
射頻功率： 平均5瓦，峰值3 kW
溫度范圍： -55°C至+ 85°C
材料： 主體-鋁/連接器-不銹鋼
表面處理： 符合MIL-C-22750的ARRA藍色 |
ARRA是美國著名的微波器件制造商，專業生產同軸和波導接口產品。ARRA產品包括：衰減器、直流隔離器、耦合器、功率分配器、組合器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
Frequency Range (GHz) | Attenuation Range (dB) | VSWR (Max) | Insertion Loss
(Max dB) | Standard Form Factor | Model No. |
0.5-1.0 | 10 | 1.80 | 0.50 | 6931 | 2854-10 |
0.75-1.5 | 10 | 1.50 | 0.50 | 6931 | 2-3854-10 |
20 | 1.50 | 0.50 | 6931 | 2-3854-20 |
1.0-2.0 | 15 | 1.50 | 0.50 | 4061 | 3844-15 |
20 | 1.50 | 0.50 | 6931 | 3854-20 |
30 | 1.50 | 0.50 | 6931 | 3854-30 |
1.5-2.0 | 20 | 1.50 | 0.50 | 4061 | 3844-20 |
40 | 1.50 | 0.50 | 6931 | 3854-40 |
0.8-2.5 | 10 | 1.50 | 0.50 | 6931 | 2-4854-10 |
20 | 1.50 | 0.50 | 6931 | 2-4854-20 |
2.0-4.0 | 10 | 1.50 | 0.50 | 4061 | 4844-10 |
20 | 1.50 | 0.50 | 4061 | 4844-20 |
30 | 1.50 | 0.50 | 4061 | 4844-30 |
40 | 1.50 | 0.50 | 6931 | 4854-40 |
4.0-8.0 | 10 | 1.50 | 0.50 | 4061 | 5844-10 |
20 | 1.50 | 0.50 | 4061 | 5844-20 |
30 | 1.50 | 0.50 | 4061 | 5844-30 |
40 | 1.50 | 0.50 | 4061 | 5844-40 |
5.4-11.0 | 10 | 1.35 | 0.50 | 4061 | 5-6844-10X |
20 | 1.35 | 0.50 | 4061 | 5-6844-20X |
7.0-11.0 | 10 | 1.30 | 0.50 | 4061 | 6844-10X |
20 | 1.30 | 0.50 | 4061 | 6844-20X |
30 | 1.50 | 0.50 | 4061 | 6844-30X |
1.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 3-6844-10 |
2.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 4-6844-10 |
20 | 1.50 | 0.50 | 4061 | 4-6844-20 |
4.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 5-6844-10 |
20 | 1.50 | 0.50 | 4061 | 5-6844-20 |
30 | 1.50 | 0.50 | 4061 | 5-6844-30 |
8.0-12.4 | 10 | 1.50 | 0.50 | 4061 | 6844-10 |
20 | 1.50 | 0.50 | 4061 | 6844-20 |
30 | 1.50 | 0.50 | 4061 | 6844-30 |
40 | 1.50 | 0.50 | 4061 | 6844-40 |
12.4-18.0 | 10 | 1.70 | 1.00 | 4061 | 9844-10 |
20 | 1.50 | 0.50 | 4061 | 9844-20 |
30 | 1.50 | 0.50 | 4061 | 9844-30 |
40 | 1.50 | 0.50 | 4061 | 9844-40 |
Frequency Range (GHz) | Attenuation Range (dB) | Attenuation vs (Freq ±dB) | VSWR (Max) | Insertion Loss (Max dB) | Form Factor | Model No. |
0.86-0.90 | 10 | 0.25 | 1.60 | 0.50 | 6931 | 2853-10A |
15 | 0.50 | 1.60 | 0.50 | 6931 | 2853-15A |
0.82-0.98 | 10 | 0.50 | 1.60 | 0.50 | 6931 | 2853-10B |
15 | 0.75 | 1.60 | 0.50 | 6931 | 2853-15B |
0.80-1.0 | 10 | 0.75 | 1.50 | 0.50 | 6931 | 2853-10 |
20 | 1.00 | 1.50 | 0.50 | 6931 | 2853-20 |
1.25-1.35 | 20 | 0.50 | 1.50 | 0.50 | 4061 | 3843-20A |
1.2-1.4 | 15 | 1.25 | 1.50 | 0.50 | 4061 | 3843-15A |
1.2-1.6 | 10 | 0.75 | 1.50 | 0.50 | 6931 | 3853-10 |
20 | 1.25 | 1.50 | 0.50 | 6931 | 3853-20 |
1.0-1.5 | 10 | 1.00 | 1.50 | 0.50 | 6931 | 3853-10A |
20 | 1.50 | 1.50 | 0.50 | 6931 | 3853-20A |
1.5-2.0 | 10 | 0.75 | 1.50 | 0.50 | 6931 | 3853-10B |
20 | 1.00 | 1.50 | 0.50 | 6931 | 3853-20B |
1.7-2.2 | 10 | 0.50 | 1.50 | 0.50 | 6931 | 3-4853-10 |
20 | 0.75 | 1.50 | 0.50 | 6931 | 3-4853-20 |
2.0-2.1 | 15 | 0.20 | 1.50 | 0.50 | 4061 | 4843-15A |
2.0-2.2 | 20 | 0.50 | 1.50 | 0.50 | 4061 | 4843-20A |
2.0-4.0 | 10 | 1.00 | 1.50 | 0.50 | 4061 | 4843-10 |
10 | 0.50 | 1.50 | 0.50 | 6931 | 4853-10 |
20 | 1.00 | 1.50 | 0.50 | 6931 | 4853-20 |
30 | 1.75 | 1.50 | 0.50 | 6931 | 4853-30 |
3.7-4.2 | 20 | 1.00 | 1.50 | 0.50 | 4061 | 4-5843-20 |
2.9-4.3 | 10 | 0.25 | 1.50 | 0.50 | 6931 | 4-5853-10 |
20 | 0.50 | 1.50 | 0.50 | 6931 | 4-5853-20 |
30 | 1.00 | 1.50 | 0.50 | 6931 | 4-5853-30 |
4.0-8.0 | 10 | 0.50 | 1.50 | 0.50 | 4061 | 5843-10 |
20 | 1.00 | 1.50 | 0.50 | 4061 | 5843-20 |
6.2-7.0 | 15 | 0.25 | 1.50 | 0.50 | 4061 | 5843-15A |
7.2-8.4 | 30 | 1.00 | 1.50 | 0.50 | 4061 | 5-6843-30A |
7.9-8.4 | 30 | 0.50 | 1.50 | 0.50 | 4061 | 5-6843-30B |
8.0-12.4 | 10 | 0.50 | 1.70 | 1.00 | 4061 | 6843-10 |
20 | 1.00 | 1.70 | 1.00 | 4061 | 6843-20 |
30 | 2.00 | 1.70 | 1.00 | 4061 | 6843-30 |
12.4-18.0 | 20 | 1.00 | 1.70 | 1.00 | 4061 | 9843-20 |
30 | 2.00 | 1.70 | 1.00 | 4061 | 9843-30 |
