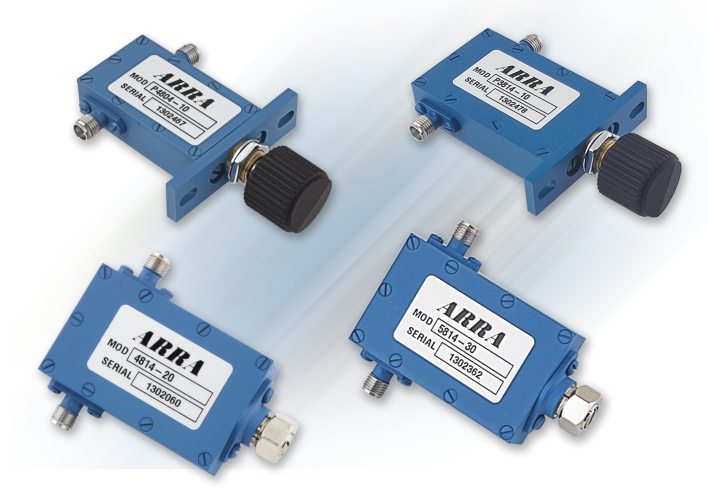

ARRA直讀衰減器：2.0-18.0 GHz
發布時間：2021-02-22 17:11:19 瀏覽：1887
ARRA直讀模塊配有一個刻度盤，它以1dB的增量單獨校準。這些單元的頻率是平坦的。
將ARRA水平設定模型附在刻花盤上，這些單位與頻率之間沒有關系。所有的水平模型都可以直接在現場頻率上校準。
特殊型號：大多數設備是根據客戶要求制造的。他可以為您提供精確的衰減范圍和頻率指針。
N型主連接器是一種標準配置。對于SMA父連接器，在型號后綴S中。
ARRA面板安裝是表0-1028和0-1069的標準配置。可以在以前的模型中使用P來更改0-1096格式。當面板安裝這些單元時，順時針旋轉軸(0刻度盤位置)，然后在將刻度盤移動到刻度盤支架后，將其安裝在面板上，使其延伸到軸上。然后將轉盤轂固定到軸上。該刻度盤可以滑動以使0與分界線對齊(提供了一個單獨的刻度盤)，并且可以完美地保持校準精度。由于這種安排，這些單元可以定位在面板后面的任何地方，并且分片盤可以安裝在刻度盤外圍的任何地方。
通用規范
2.0-18.0GHz頻段
P版上的可選撥號鎖定
許多模型顯示出平坦的衰減和頻率特性
零背隙
0.1dB或更高復位
10瓦平均功率，峰值5千瓦
低插入損耗：
最大60 dB型號最大0.5dB
最大60 dB型號最大0dB
Nor SMA型主連接器
低駐波比-最高1.50
非接觸
直接校準或撥號
逆時針旋轉增加損耗
在低損失和高虧損位置停止
材料：
主體-鋁
連接器-不銹鋼
表面處理：
符合MIL-C-22750標準的ARRA藍色
ARRA是美國著名的微波器件制造商，專業生產同軸和波導接口產品。ARRA產品包括：衰減器、直流隔離器、耦合器、功率分配器、組合器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
*部分型號請聯系我們的銷售工程師
典型的直接閱讀模型 |
頻率范圍（GHz） | 衰減范圍（dB） | 插入損耗
（最大dB） | 標準尺寸 | 型號。 * |
2.0-3.0 | 15 | 2.00 | 0-701-2 | 4684-20G |
2.2-2.3 | 20 | 0.50 | 0-701-2 | F4684-20 |
2.6-3.0 | 10 | 0.50 | 0-701-2 | F4684-10 |
2.9-3.1 | 20 | 0.50 | 0-701-2 | A4684-20 |
30 | 1.00 | 0-701-2 | F4684-30 |
50 | 1.50 | 0-701-2 | F4684-50 |
3.0-3.5 | 10 | 0.25 | 0-701-2 | G4684-10 |
20 | 0.50 | 0-701-2 | G4684-20 |
3.5-4.5 | 10 | 0.60 | 0-701-2 | 4684-10G |
3.7-4.2 | 20 | 0.50 | 0-701-2 | 44684-20 |
30 | 0.75 | 0-701-2 | G4684-30 |
40 | 1.50 | 0-701-2 | F4684-40 |
50 | 2.00 | 0-701-2 | G4684-50 |
3.7-6.5 | 30 | 2.00 | 0-701-2 | F4-5684-30 |
3.8-4.0 | 50 | 1.50 | 0-701-2 | F4684-50A |
3.8-6.0 | 20 | 1.00 | 0-701-2 | G4684-20 |
3.9-4.1 | 100 | 2.00 | 0-1069-2 | F4-5684-100 |
3.9-4.2 | 30 | 1.50 | 0-701-2 | F4-5684-30A |
4.0-4.5 | 50 | 1.25 | 0-701-2 | 5684-50F |
4.0-5.0 | 20 | 0.50 | 0-701-2 | F5684-20 |
4.2-4.4 | 20 | 0.20 | 0-701-2 | 5684-20G |
40 | 0.75 | 0-701-2 | F5684-40 |
4.4-4.8 | 60 | 1.50 | 0-701-2 | 5684-60F |
4.4-5.0 | 70 | 1.75 | 0-1069-2 | 5684-70F |
4.5-5.0 | 20 | 0.25 | 0-701-2 | G5684-20 |
