EUVIS MD223D：具有模擬輸出模式選擇的高速3.2 GHz雙通道寬帶MUXDAC

發布時間：2021-09-07 16:49:41     瀏覽：1942

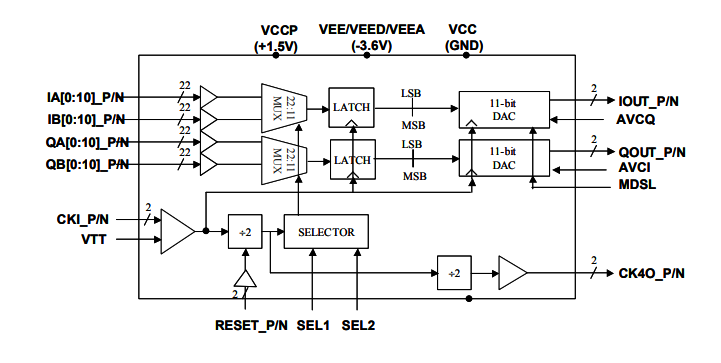

EUVIS MD223D在同一芯片上集成了2個高速11位數模具轉換器(DAC)。每個DAC集成自身的22:11(2:1的11個通道)輸入多路再使用器。2個DAC采樣率至少可達3.2GGsps。EUVIS DAC的模擬輸出能夠在正常的維持模式(適用于第一個奈奎特頻帶)或零模式(適用于第一、第二和第三個奈奎特頻帶)的操作之間進行選擇。結合挑選濾波器，可合理有效地生成從直流到第三耐奎斯特頻帶的超寬帶信號。差數字數據輸入接口與LVDS、LVPECL和CML兼容。EUVIS每個DAC的22對差分數據輸入被多路復用至2倍的速率后，每個DAC的11個高速數據位被鎖存和編碼，以驅動DAC輸出級。互補輸出可適用于每個DAC，具有50-W輸出背面終端。EUVIS提供4分頻時鐘LVDS輸出和采樣系統相位選擇（SEL1和SEL2），以簡化采樣系統相位相對于輸入數據的對齊。針對需要多個同步MD223D的系統應用，提供重置功能，以便于在同一采樣系統階段啟動所有MD223D。

EUVIS MD223D：具有模擬輸出模式選擇的高速3.2 GHz雙通道寬帶MUXDAC

主要特征。

高達3.2-Gsps速率的雙十一位分辨率DAC。

·2個DAC的每一位均有2:1的輸入多路復用器。

·DAC模擬輸出格式可在正常的保持（NH）模式或歸零（RZ）模式之間選擇。

·每個DAC均有50-W背面終端的互補輸出。

為數據同步提供了相輔相成的LVDS鐘表輸出。

·2.75W功能損耗。

·可變性400~800mVPP單端輸出擺幅。

每個差距輸入數據和復位對之間的視頻100歐姆終端。

超低延遲:從數據采樣系統點計算3小時周期或更少。

超低相位噪聲。

EAR99:不需要出口許可證。

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
