EV10AS150A綜合10位2.5Gsps全雙極性模數轉換器芯片驅動具備可選擇使用比(1:2)或(1:4)的全雙極性DMUX芯片。TeledyneE2V高速ADC芯片的5GHz高中頻范圍允許全功率輸入帶寬（L_波段或S_直接信息化高至1波段GHz寬帶信號。EV10AS150A的特點7。針對靠近ADC滿標度（–1dBFS）整體第一奈奎斯特區的大信號是2.5Gsps有效位和靠近–58dBFS雜散電平，及其在第二奈奎斯特區內–6dBFS的8.1位ENOB雜散電平。

1:4解復用數字輸出LVDS邏輯兼容，與標準規定易于FPGA或SPS接口。EV10AS150A以DMUX1:4的最高2.5Gsps1:2運作DMUX的最高2.0Gsps運作（1:2DMUX速度限制主要依賴于2×1Gsps外部數據流互換作用和可用性FPGA）。

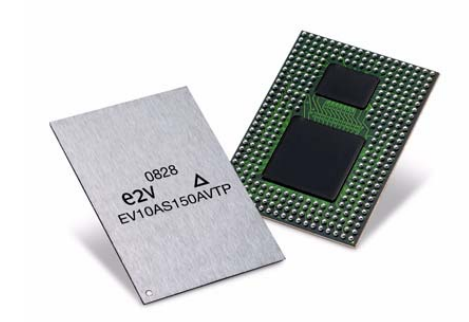

EV10AS150A ADC DMUX結合設備封裝25×35mm加強球柵陣列EBGA317中該封裝基于多層結構，允許設計低阻抗連續接地保護和開關電源平面，并設計50Ω阻抗線(100Ω差分阻抗)。封裝有和FR4應用領域板一致的熱膨脹系數（TCE），因此，在上傳重復熱循環時具備優異的長期可靠性。

特征

?ADC10位分辨率

?高至2.5Gsps的采樣頻率

?可選擇1:4或1:2解復用數字LVDS輸出

?真正的單核構架（無需校準）

?可根據3線串行接口完成外部交疊

–增益調節

–偏移調節

–采樣延遲調節

?滿標度模擬輸入電壓范圍500mVpp

?100Ω差分模擬輸入和時鐘輸入

?差分?jǐn)?shù)字輸出，LVDS邏輯兼容性

?低延遲管線延遲

?輸出數據注冊的測試模式（BIST）

?開關電源：5.0V、3.3V、2.5V

?電源管理（小睡、睡眠模式）

?EBGA317（增強型球柵陣列）部件

應用領域

?直接寬帶射頻下變頻

?寬帶通信接收器

?高速儀器設備

?高速數據管理系統

深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。

詳情了解Teledyne E2V請點擊：http://www.nfda.cn/brand/26.html
