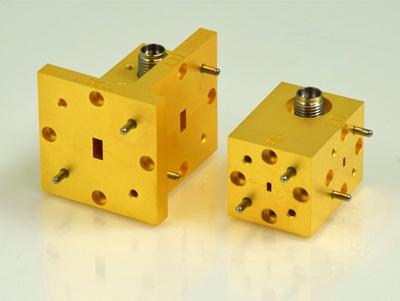

RF-Labs平衡混合器 (MXP)
發布時間：2022-06-09 16:57:48 瀏覽：1251
RF-Labs的MXP系列平衡混頻器是性能卓越寬帶混頻器，規格尺寸非常緊湊。它們在很寬的中頻和本地振蕩器頻率范圍內提供低轉換損耗和低噪聲系數。RF-Labs的MXP系列平衡混頻器在7個波導頻率段中覆蓋26.5至140GHz的頻率。LO靈活性（掃頻LO）和超寬帶中頻均可完成。
RF-Labs的MXP系列單平衡混頻器采用砷化鎵肖特基勢壘二極管，可在相比較低的本振功率下作業，通常為13至15DBM。該型號可依據用戶的規格定制化。可以提供在較高或較低波導頻帶中采用Lo輸入波導的特殊設計。RF-Labs平衡混頻器（MXP）外部波導濾波器、Lo抑制濾波器和緊湊型的90o波導扭轉允許用戶修改混頻器波導方向（Lo、RF或兩者），而無需占據過多額外空間。這些混頻器提供能夠拆卸的低噪聲中頻放大器作為選擇。
當只有有限的本地振蕩器功率（0至+3dBm）可以使用時，建議采用DC biasable系列MB1混頻器。RF-Labs還為分數Lo頻率（MSH系列）提供諧波混頻器。
性能和優勢
■低轉換損耗和噪聲系數
■13dBm低驅動功率
■提供匹配的中頻放大器和LO
■精巧耐用的封裝
應用
■雷達和輻射檢測
■電子戰/電子情報
■網絡通信
■檢測設備
深圳市立維創展科技是RF-Labs的經銷商，保證RF-Labs的性能卓越的高頻率微波電纜線和同軸被動元器件，立維創展專注于服務軍工行業、航天航空、rf射頻衛星通信、移動通信基站、衛星通訊、雷達探測等行業領域。技術專業為國內軍工行業單位、科學研究院校、通訊設備制造商保證進口rf射頻微波/毫米波電子元器件、軍用連接器。
詳情了解RF-Labs產品請點擊：http://www.nfda.cn/brand/32.html
|
|
| RF | Local Oscillator | IF | Conversion Loss (dB) (typ) |
Model Number | Outline | STEP File | Freq. Range (GHz) | WG Band | Freq. Range (GHz) | WG Band | Freq. Range (GHz) | Connector | IF=1 GHz, LO=13 dBm | Fixed LO, LO=13 dBm |
MXP-28 | MXP-28 | 28 | 26.5-40 | WR-28 | 26.5-40 | WR-28 | 0.1-13.5 | SMA | 7 dB, RF=28-38 | 8.3 dB, see plot |
MXP-22 | MXP-22 | 22 | 33-50 | WR-22 | 33-50 | WR-22 | 0.1-17 | 2.92 mm | 6.5 dB, RF=34-50 | 8.3 dB, see plot |
MXP-19 | MXP-19 | 19 | 40-60 | WR-19 | 40-60 | WR-19 | 0.1-20 | 2.92 mm | 6.2 dB, RF=42-60 | 9 dB, see plot |
MXP-15 | MXP-15 | 15 | 50-75 | WR-15 | 50-75 | WR-15 | 0.1-25 | 2.92 mm | 6.5 dB, RF=50-71 | 11 dB, see plot |
MXP-15 * | MXP-15L | 15L | 50-75 | WR-15 | 40-50 | WR-15 | 0.1-25 | 2.92 mm | NA | 10 dB, see plot |
MXP-12 | MXP-12 | 12 | 60-90 | WR-12 | 60-90 | WR-12 | 0.1-30 | 2.92 mm | 6.5 dB, RF=62-90 | 9.5 dB, see plot |
MXP-10 | MXP-10 | 10 | 75-110 | WR-10 | 75-110 | WR-10 | 0.1-35 | 2.92 mm | 6.5 dB, RF=75-108 | 9 dB, see plot |
MXP-08 | MXP-08 | 08 | 90-140 | WR-08 | 90-140** | WR-08 | 0.1-40 | 2.92 mm | 7 dB, RF=95-100 |
|
