CHA7115-99F X波段高功率放大器UMS

發布時間：2022-09-08 16:36:44 瀏覽：1217

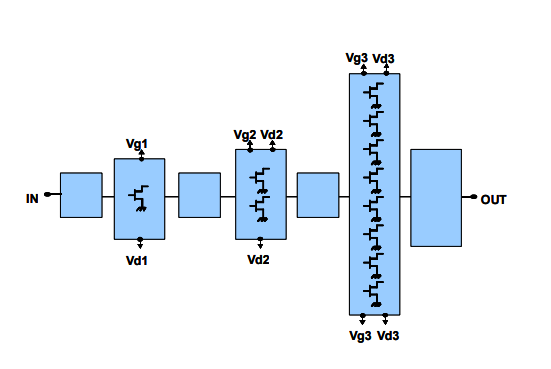

UMS的CHA7115-99F是款單片三級GaAs高功率放大器，專門為X波段技術應用量身定制的。CHA7115-99F提供最典型的8W輸出功率，在4dBcomp時進行36%的功率附帶效率，而且在失配負載上具有較高的穩定性。CHA7115-99F選用0.25μm功率pHEMT工藝技術，包含穿入基材和空氣中的通孔與空氣橋。以芯片模式提供。

主要特征

0.25um功率PHEMT技術應用

頻率段：8.5-11.5GHZ

輸出功率：39dbm4dbcomp

高線性增益值：＞27db

高PAE:4dbcomp時37%

靜態偏置點：Vd=8V，Id=2.2A

芯片尺寸：459×331×0.07mm

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們為一些型號提供高質量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://www.nfda.cn/brand/36.html

AMPLIFIER – HPA

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Bias (V)	Case
	min	max
CHA7115-99F	8.5	11.5	27.5	-	-	39	37 @ 4dB comp	2200	8	Die
