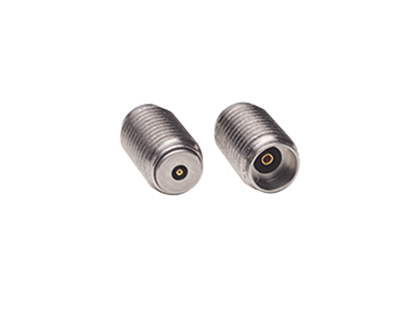

?Anritsu K型陰頭螺紋擰入式接頭K102F-R

發布時間：2022-10-25 16:21:09 瀏覽：1501

Anritsu的K102F-R可以緊密結合K100或K100B密封珠。中心引腳和微電路之間的連接可以通過幾種方式之一來實現。

Anritsu提供三種不同的微帶彈性接觸墊。所有這些襯墊在溫度變化、沖擊或振動的情況下為連接提供保護。K110-1觸點適用于0.15mm跡寬微帶和共面波導，K110-2適用于0.41mm跡寬微帶，K110-3適用于0.41mm跡寬微帶。

在共面波導中使用時，一些工程師使用引腳重疊設計，這樣引腳就可以直接焊接到跡線上。針可以用帶焊技術連接到痕跡上。

利用帶式焊接技術可以用來連接針和痕跡。

也可以使用各種工具手動安裝珠子和連接器。

焊接前使用01-303焊接夾具正確定位殼體內的珠粒。使用01-104鉆頭 & 絲錐套件在外殼上鉆出所需的同心孔。當客戶不使用微帶彈性墊時，使用此套件。01-108鉆頭 & 絲錐套件可以使用微帶彈性觸點。

安裝珠子后，使用01-105A陽頭 & 陰頭螺紋擰入施矩套件將陰頭擰入扭矩應用套件，將K102M和K102F接頭緊固到外殼上。Anritsu向客戶展示了如何使用連接器安裝說明中的所有工具。

特征

性能優異，頻率最高40 GHz

18 GHz 以下，性能超出SMA

高可靠性

與 SMA、WSMA 和 3.5 mm 接頭兼容

可在即有網絡分析儀上實現全面測試

Anritsu公司為毫米波領域歷史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件，RF及微波無源及有源器件測量解決方案。

深圳市立維創展科技是Anritsu公司的代理商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
