CHA3024-FDB模擬放大器VGA UMS

發布時間：2022-10-25 16:30:17 瀏覽：788

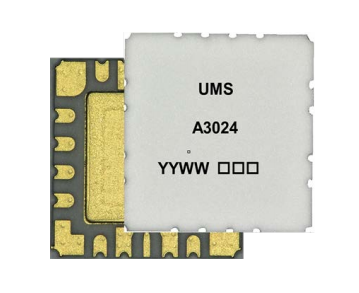

UMS的CHA3024-FDB是款具備可調式增益控制(AGC)的分布式低噪聲放大器，輸出功率在2至22GHz之間。

CHA3024-FDB專門為廣泛應用需求設計，例如電子戰、X和Ku點對點無線通信及其測試設備。

CHA3024-FDB選用pHEMT工藝技術、0.15μm柵極長度、穿入基板的通孔、空氣橋和電子束柵極光刻工藝生產制造。

CHA3024-FDB使用滿足RoHS標準SMD封裝。

主要特征

寬帶性能：2-22GHZ

典型線性增益值：15db

高至30db的Va2可調式增益值

P1db=18dbm

PSAT=22dbm

典型噪聲系數NF=3db

偏置電流：Vo=5vld=100MA，VG1=-03V，Va2=1.7V

UMS微波作為歐洲毫米波芯片的代表品牌，在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價，主要基于公司內部的III-V技術，并提供全面的合同服務，使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術，包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供，但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商，專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝，交貨期短，價格優勢獨特。我們?yōu)橐恍┬吞柼峁└哔|(zhì)量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊：http://www.nfda.cn/brand/36.html

Reference	RF Bandwidth (GHz)		Gain (dB)	Gain Flatness (+/-dB)	Noise Figure (dB)	Gain Control Range (dB)	P-1dB OUT (dBm)	Bias (mA)	Bias (V)	Case
	min	max
CHA3024-FDB	2	22	15	-	3	30	18	100	5	Hermetic SMD
