?EUVIS基于DDS的任意啁啾模塊DSM303-V4
發布時間：2022-11-15 16:50:31 瀏覽：1564

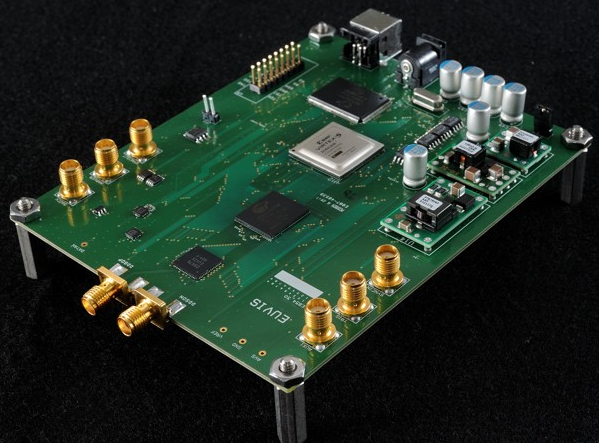

EUVIS的DSM303-V4模塊形成任意頻率的線性調頻CW，頻率更新率高達312.5次更新/微秒(時鐘速率1/8）。在2.5GSPS時，DSM303-V4能夠在從DC到1.25GHz頻率線性調頻集中在帶寬內。線性調頻輪廓通常是線性或任意編程。DSM303-V4一般由PC利用GUI或者通過用戶應用軟件API預存的線性調頻波形性調頻波形。DSM303-V線性調頻波形的形成可選用連續、觸發和觸發突發性模式。最高能夠存儲在用戶128頁面中直接轉換波形。
主要特征：
具備11位幅度和13位相位分辨率的3GSPSDDS
CW時鐘速率高至3.0GHz，線性調頻時鐘速率高至2.5GHz
標準采樣率為2.5GSPS（2.5GHz時鐘）
可選線性調頻采樣率范圍為1至2.5GSPS（1至2.5GHz）
520KX32位字存儲深度，最高128種不同用戶波形
能夠通過動態選擇用戶頁面來動態轉換波形
觸發突發性模式的最小波形長度為256ns
2.5GSPS時最大1.6ms的線性調頻波形
相位重復可編程相位復位
接受外部觸發并形成標記信號（可編程）
9W功能損耗（2.5GHz時鐘）+12V直流電壁式電源（隨附）
USB2.0兼容端口（包括USB數據線）
可以根據要求提供其他端口
配套API和軟件驅動軟件，有利于系統開發
與Matlab2010a兼容的API
與LabView兼容的API
應用：
適用于雷達的FM線性調頻信號源
捷變本振頻率合成
電子戰
射頻信號源形成
迅速跳頻
VSAT衛星通訊
測試和測試儀器
EUVIS公司位于美國加州，EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps，超高性價比，完全滿足測試、航空航天、雷達、軍事等應用要求。
深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
