?CHA8312-99F 大功率放大器UMS

發布時間:2022-12-28 16:46:01     瀏覽:618

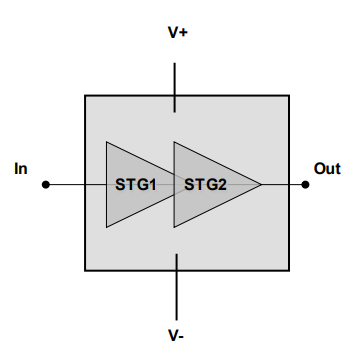

UMSCHA8312-99F是款8-12GHz頻率段的二級GaN大功率放大器。CHA8312-99F一般提供與50%功率增添效率相應17W額定功率。小信號增益值超出26dB。整體性供電為20V/320mA(靜態電流)

CHA8312-99F主要用于高性能系統的通用型放大器。

CHA8312-99F特別適合雷達探測、測試儀器、通信網絡等一系列微波應用和操作系統。

CHA8312-99F通常是在SiC穩定性0.15μm柵極長度GaN HEMT工藝開發,可以作為晶圓片應用。


主要特征

8-12GHZ頻率范圍

線性增益值為26db

+23dbm輸入功率為42.5dbmPout

+23dbm輸入功率的相關性PAE超過50

+23dbm輸入功率的相關性Id1.8A

直流電偏壓:Vd=20V@ldg=320MA

芯片尺寸3.99x3.12x0.07mm

UMS微波作為歐洲毫米波芯片的代表品牌,在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價,主要基于公司內部的III-V技術,并提供全面的合同服務,使客戶可以直接創建自己的產品解決方案。從直流電到100GHzUMS目錄產品均基于GaAsGanSiGe技術,包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供,但一般以多芯片模塊的形式封裝。

深圳市立維創展科技有限公司是UMS的代理商,專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝,交貨期短,價格優勢獨特。我們?yōu)橐恍┬吞?hào)提供高質量的UMS產品庫存。歡迎咨詢。

詳情了解UMS請點擊:http://www.nfda.cn/brand/36.html



Reference

RF Bandwidth (GHz)

Gain
(dB)

IP3
(dBm)

P-1dB OUT
(dBm)

Sat. Output Power
(dBm)

PAE
(%)

Bias
(mA)

Bias
(V)

Case

min

max

CHA8312-99F

8

12

26

-

-

43

50 @ 23dBm

320

20

Die
