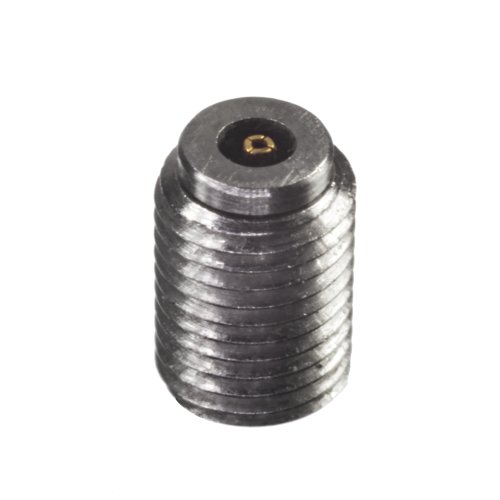

?53022-007J 0.9毫米SuperMini連接器SOUTHWEST
發布時間:2023-01-11 16:40:22 瀏覽:1068
SOUTHWEST西南微波SuperMini連接器53022-007J所展示的相關數據表示兩個0.9mm SuperMini9密耳針連接器靠背測驗。53022-007J具有1.85mm插孔(F)到0.9mm插頭(M)適配器,由于0.9mm SuperMini接口的校準條件是不支持的。要獲取具有適配器的單一連接器的駐波比,需要獲取駐波比數據點的平方根并且將插入損失數據點除以2。
電氣:
67GHz范圍之內無模式
低電壓駐波比:
DC至-8GHz–1.13:1最高值
18GHz至40GHz–1.19:1最高值
40GHz至50GHz–1.20:1最高值
50GHz至67GHz–1.25:1最高值
低RF滲漏≤-100db@26.5GHz
低插入損耗0.7dB最高值
材質/構造:材質和飾面因產品類別而不同。有關數據,請參閱網站或索取所需連接器的產品圖紙和規格。
工作環境:-55°C至+165°C
SOUTHWEST西南微波公司成立于1981年,為毫米波和高功率射頻應用提供最高性能的互連產品。SOUTHWEST西南微波產品包含各種標準法蘭接頭、SMA接頭、N型頭連接器、TNC連接器、2.92mm連接器、2.40mm連接器、適配器、轉接頭等。SOUTHWEST產品以高性能、精密為技術優勢,SOUTHWEST廣泛應用于測試、軍工等項目。如各類毫米連接器、線纜等。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務。
詳情了解SOUTHWEST西南微波請點擊:http://www.nfda.cn/brand/7.html
發射配件
產品編號 | 啟動類型 | 介電長度 |
1090-05G | 短針/標簽 | |
1090-06G | 引腳/標簽和電介質 | 0.187 |
1090-07G | 引腳/標簽和電介質 | 0.125 |
1090-11G | 引腳和電介質 | 0.187 |
1090-12G | 引腳和電介質 | 0.125 |
