?CHA8212-99F高功率放大器UMS
發布時間:2023-01-31 16:47:15 瀏覽:1021

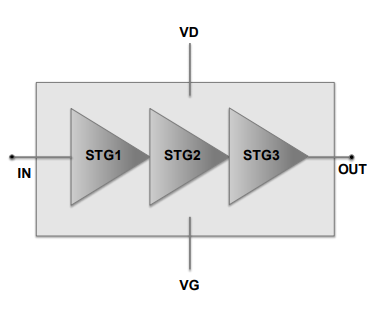

UMS的CHA8212-99F是種在8.5-11.5GHZ工作頻率范圍之內3級Gan大功率放大器。CHA8212-99F通常具備25W的功率輸出,功率附加效率為36%。數據信號增益值小,超出30db。總電源為28V/0.84A(靜態電流)。
CHA8212-99F是性能卓越系統化的通用型放大器。
CHA8212-99F主要是為防御應用領域而設計,是眾多微波應用領域和系統的理想選擇。GanHEMT工藝技術,柵長25μm,可以作為裸芯。
主要特征
8.5-11.5GHZ工作頻段
線性增益值為34db
44dbmPout,適用于+20dbm輸入功率
+20dBm輸入功率等相關PAE為36%
關聯性ld為2。5A適用于+20dbm輸入功率
直流電偏置電壓:Vd=28V@ldq=0.84A
芯片尺寸5.63x4230mm
UMS微波作為歐洲毫米波芯片的代表品牌,在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價,主要基于公司內部的III-V技術,并提供全面的合同服務,使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術,包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供,但一般以多芯片模塊的形式封裝。
深圳市立維創展科技有限公司是UMS的代理商,專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝,交貨期短,價格優勢獨特。我們?yōu)橐恍┬吞?hào)提供高質量的UMS產品庫存。歡迎咨詢。
詳情了解UMS請點擊:http://www.nfda.cn/brand/36.html
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | PAE | Bias | Bias | Case | |
min | max | |||||||||
CHA8212-99F | 8.5 | 11.5 | 34 | - | 44 | - | 36 | 840 | 28 | Die |
