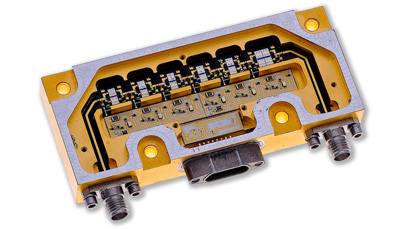

?AT系列衰減器Aeroflex
發布時間：2023-02-10 16:42:48 瀏覽：647
Aeroflex的開關位PIN二極管數字衰減器產品系列提供高精度、安全性和可重復性。
AT系列數字衰減器配備4位、5位、6位，分辨率為0.5dB，總衰減系數高達63dB。只要一個衰減器5V直流穩壓電源，TTL適配控制邏輯。所有的轉換器在RF端口集成化DC塊。Aeroflex AT產品系列衰減器標準規定篩選機包含環氧樹脂膠密封蓋，通過嚴格但生產成本合理的篩選周期。AT產品系列衰減器也可作為密耳和空間應用的氣密性和高相對屏蔽。
應用領域：
電子戰系統
通訊系統
調制解調
檢測設備
電子模擬器
調平電源電路
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，現在被API收購。Aeroflex-API Tech能夠滿足用戶對于射頻微波測試及微電子平臺的產品計劃、科技研發、生產生產以及運營維護等各個環節的多種測試需求。Aeroflex-API Tech產品應用領域包括航空航天，國防軍工，無線通訊，寬帶通訊平臺。目前，Aeroflex-API Tech產品系列衰減器、終端負載、限幅器產品一直是全球高可靠性應用市場的領導者。
深圳市立維創展科技是Aeroflex經銷商，主要提供Aeroflex原產品系列衰減器，終端負載，限幅器產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
詳情了解Aeroflex-API Tech請點擊：http://www.nfda.cn/brand/10.html
Part number | Frequency
Range (GHz) | Number
of BITS | Total
Attenuation (dB) | LSB (dB) | MSB (dB) | Insertion Loss
(Max dB) | VSWR (Max) |
ATL4A | 1.00 - 2.00 | 4 | 7.5 | 0.5 | 4 | 2.5 | 1.5 |
ATL4B | 1.00 - 2.00 | 4 | 15 | 1 | 8 | 2.5 | 1.5 |
ATL4C | 1.00 - 2.00 | 4 | 30 | 2 | 16 | 2.5 | 1.5 |
ATL4D | 1.00 - 2.00 | 4 | 60 | 4 | 32 | 2.5 | 1.5 |
ATL5A | 1.00 - 2.00 | 5 | 15.5 | 0.5 | 8 | 2.8 | 1.5 |
ATL5B | 1.00 - 2.00 | 5 | 31 | 1 | 16 | 2.8 | 1.5 |
ATL5C | 1.00 - 2.00 | 5 | 62 | 2 | 32 | 2.8 | 1.5 |
ATL6A | 1.00 - 2.00 | 6 | 31.5 | 0.5 | 16 | 3.3 | 1.6 |
ATL6B | 1.00 - 2.00 | 6 | 63 | 1 | 32 | 3.3 | 1.6 |
ATS4A | 2.00 - 4.00 | 4 | 7.5 | 0.5 | 4 | 2.5 | 1.5 |
ATS4B | 2.00 - 4.00 | 4 | 15 | 1 | 8 | 2.5 | 1.5 |
ATS4C | 2.00 - 4.00 | 4 | 30 | 2 | 16 | 2.5 | 1.5 |
ATS4D | 2.00 - 4.00 | 4 | 60 | 4 | 32 | 2.5 | 1.5 |
ATS5A | 2.00 - 4.00 | 5 | 15.5 | 0.5 | 8 | 2.8 | 1.5 |
ATS5B | 2.00 - 4.00 | 5 | 31 | 1 | 16 | 2.8 | 1.5 |
ATS5C | 2.00 - 4.00 | 5 | 62 | 2 | 32 | 2.8 | 1.5 |
ATS6A | 2.00 - 4.00 | 6 | 31.5 | 0.5 | 16 | 3.3 | 1.6 |
ATS6B | 2.00 - 4.00 | 6 | 63 | 1 | 32 | 3.3 | 1.6 |
ATC4A | 4.00 - 6.00 | 4 | 7.5 | 0.5 | 4 | 3.2 | 1.7 |
ATC4B | 4.00 - 6.00 | 4 | 15 | 1 | 8 | 3.2 | 1.7 |
ATC4C | 4.00 - 6.00 | 4 | 30 | 2 | 16 | 3.2 | 1.7 |
ATC4D | 4.00 - 6.00 | 4 | 60 | 4 | 32 | 3.2 | 1.7 |
ATC5A | 4.00 - 6.00 | 5 | 15.5 | 0.5 | 8 | 3.5 | 1.7 |
ATC5B | 4.00 - 6.00 | 5 | 31 | 1 | 16 | 3.5 | 1.8 |
ATC5C | 4.00 - 6.00 | 5 | 62 | 2 | 32 | 3.5 | 1.8 |
ATC6A | 4.00 - 6.00 | 6 | 31.5 | 0.5 | 16 | 4 | 2 |
ATC6B | 4.00 - 6.00 | 6 | 63 | 1 | 32 | 4 | 2
|
