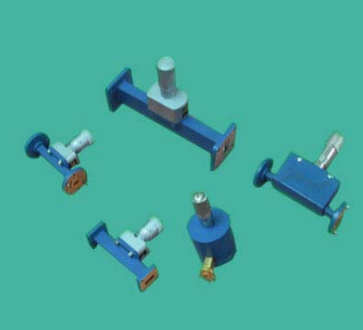

?WENTEQ波導可變移相器WPS系列
發布時間:2023-02-15 16:42:35 瀏覽:986
WENTEQ波導可變移相器WPS系列中的工作頻段為8至110GHz,相位調制最少為0o至180o。千分尺準許高效化和可重復性的相位設定。WENTEQ波導可變移相器定制生產可包含1.45~110GHz的工作頻段。
主要特征
?全頻段使用
?0o至180o相位差
?最少插入損耗
主要應用
?測試設備
?微波管理子系統
?原型
WENTEQ提供各種高品質的射頻和微波產品,交貨時間短,價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。
深圳市立維創展科技是WENTEQ的經銷商,主要提供WENTEQ產品包括環形器、隔離器、負載終端等,產品原裝進口,質量保證,交貨時間短,價格優勢,歡迎咨詢。
詳情了解WENTEQ請點擊:http://www.nfda.cn/brand/29.html
Part No. | Frequency Range, GHz | Waveguide sizes | Flange Type | Phase Shift | VSWR | Dimensions, inch (mm) | |
A | H | ||||||
WPS090-01 | 8.20~12.4 | WR-90 | UG39/U | >180° | 1.2:1 | 150 | 70 |
WPS075-01 | 10.0~15.0 | WR-75 | UBR120 | >180° | 1.2:1 | 130 | 70 |
WPS062-01 | 12.0~18.0 | WR-62 | UG419/U | >180° | 1.2:1 | 110 | 65 |
WPS051-01 | 15.0~22.0 | WR-51 | UG595/U | >180° | 1.2:1 | ||
WPS042-01 | 18.0~26.5 | WR-42 | UG595/U | >180° | 1.2:1 | 75 | 60 |
WPS034-01 | 22.0~33.0 | WR-34 | UG1530/U | >180° | 1.2:1 | 75 | 60 |
WPS028-01 | 26.5~40.0 | WR-28 | UG599/U | >180° | 1.2:1 | 65 | 55 |
WPS022-01 | 33.0~50.0 | WR-22 | UG383/U | >180° | 1.2:1 | 60 | 55 |
WPS019-01 | 40.0~60.0 | WR-19 | UG383/U | >180° | 1.2:1 | 60 | 55 |
WPS015-01 | 50.0~75.0 | WR-15 | UG387/U | >180° | 1.2:1 | 60 | 55 |
WPS012-01 | 60.0~90.0 | WR-12 | UG387/U | >180° | 1.2:1 | 60 | 55 |
WPS010-01 | 75.0~110.0 | WR-10 | UG387/U | >180° | 1.2:1 | 60 | 55 |
