?PTVA120501EA-V1高功率放大器CREE
發布時間:2023-02-16 16:39:32 瀏覽:622

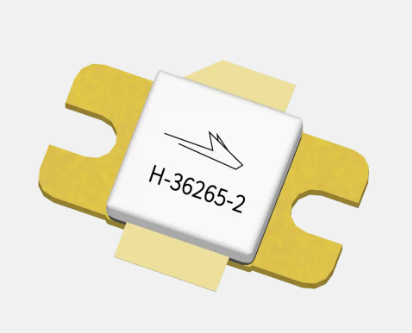

CREE PTVA120501EA的LDMOSFET結構設計適用于1200至1400MHz頻率段的功率放大器應用領域。特性包括高增益和帶螺母固定法蘭盤的熱高性能封裝形式。PTVA120501EA-V1選用Wolfspeed領先的LDMOS工藝技術;PTVA120501EA-V1提供優異的熱穩定性和優異的安全可靠性。
特征
寬帶輸入適配
高增益和高效益
最典型的脈沖CW性能指標;1200–1400MHz
50伏
300ms脈沖持續時間
10%pwm占空比
P1dB時的輸出功率54W
高效率55%
增益值16dB
集成化ESD保護
低熱阻
無鉛并符合RoHS標準規定
應用領域
1200至1400MHz頻率段的功率放大器;雷達天線
CREE(科銳)成立于1987年,CREE科銳具備30多年的寬帶GAP原材料和創新產品,CREE科銳是一個完整的設計合作伙伴,符合射頻的需求,CREE科銳為行業內技術領先的機器設備提供更強的功率和更低的功能損耗。CREE科銳由最開始的GaN基材LED產品技術領先全世界,到微波射頻與毫米波芯片產品,CREE科銳于2017年分離出微波射頻品牌Wolfspeed,以寬帶、大功率放大器產品為特色。
深圳市立維創展科技是CREE的經銷商,擁有CREE微波器件優勢供貨渠道,并長期庫存現貨,以備中國市場需求。
詳情了解CREE射頻微波請點擊:http://www.nfda.cn/brand/35.html
Product SKU | Technology | Frequency Min | Frequency Max | Peak Output Power | Gain | Efficiency | Operating Voltage | Form | Package Type |
PTVA120501EA-V1 | LDMOS | 1.2 GHz | 1.4 GHz | 50 W | 17 dB | 50% | 50 V | Packaged Discrete Transistor | Bolt Down |
