?CHA8254-99F功率放大器UMS
發布時間:2023-02-22 16:46:59 瀏覽:1084

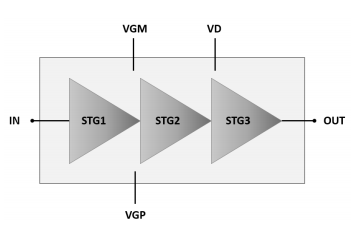

UMS CHA8254-99F是款三級GaN Doherty功率放大器,頻率范圍為17.320.3GHz。CHA8254-99F通常提供與31%的功率額外功率相應的10W輸出功率。得益于Doherty架構,CHA8254-99F還會在6dB的輸入返回下提供了27%的功率額外功率。小信號增益值高達29dB以上。整體供電為15V/225mA(靜態電流)。得益于低漏極電流電壓偏置,CHA8254-99F即便在飽滿情況下也能提供低于160°C的結溫。
CHA8254-99F是款適用于性能卓越系統的通用型放大器。
CHA8254-99F主要用于空間應用,非常合適各種各樣微波應用和系統。
CHA8254-99F采用可靠的0.15μm柵極長度GaN on SiC HEMT工藝開發,可以作為裸片應用。
主要特征
17.3-20.3GHZ頻率范圍
線性增益值為29db
40dbmPout,用于+20dbm輸入功率
針對+20dbm輸入功率,相應PAE超過31%,針對+14dbm輸入功率,關聯PAE超過27%
直流電偏壓:Vd=15volts@ldq_main=210MA@ldq_peak=15MA
芯片尺寸:5x36x0.07m
UMS微波作為歐洲毫米波芯片的代表品牌,在德國和法國設置有產業基地。UMS在全球范圍內高端應用市場占有無可替代的地位。UMS提供基于ASIC或目錄產品的綜合報價,主要基于公司內部的III-V技術,并提供全面的合同服務,使客戶可以直接創建自己的產品解決方案。從直流電到100GHz的UMS目錄產品均基于GaAs、Gan、SiGe技術,包括高達200W的功率放大器、混合信號功能、超低噪聲放大器和完整的收發器系統。UMS產品以模具形式提供,但一般以多芯片模塊的形式封裝。
深圳市立維創展科技有限公司是UMS的代理商,專業為無線通信工程、航天基站、國防、汽車、ism等行業提供高可靠性射頻微波毫米波器件及集成電路。UMS產品采用QFN和模具包裝,交貨期短,價格優勢獨特。我們?yōu)橐恍┬吞柼峁└哔|(zhì)量的UMS產品庫存。歡迎咨詢。
詳情了解UMS請點擊:http://www.nfda.cn/brand/36.html
