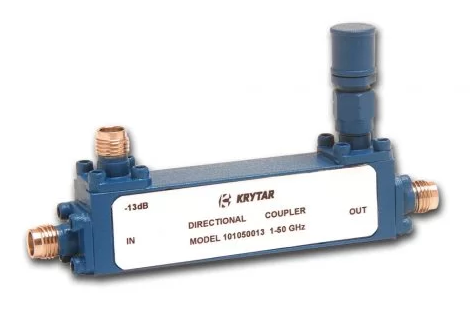

?10105013定向耦合器KRYTAR
發布時間：2023-03-20 16:39:53 瀏覽：1148
KRYTAR定向耦合器 致力于需用外部調整、精準監測、信號混合或頻偏傳輸和反射檢測的技術應用而設計。
KRYTAR新推出的耦合器10105013提高了多功能帶狀線設計的選擇，這些設置在1.0至50GHz的寬帶工作頻段內在單一化、緊湊型和輕便式的封裝中展現出優異的耦合。
此外，10105013提供優異的產品性能定級，包括13dB、±1.0dB的標準耦合（相較于輸出）和±1.0dB頻率敏感度。10105013定向耦合器的插入損耗（包括耦合功率）低于1.6dB，1-26.5GHz和低于2.9dB，26.5-50GHz。全局性>10dB，VSWR在1-26.5GHz時為1.5，在26.5-50GHz時為1.8。額定值輸入功率為均值20W，最高值3kW。10105013定向耦合器具有行業標準2.4mm母連接器。緊湊型封裝尺寸僅有2.50英寸（長）x0.50英寸（寬）x0.65英寸（高），重量僅有2.0盎司。操作溫度為-54°至85°C。
KRYTAR耦合器致力于需用外部調整、精準監測、信號混合或掃描傳輸和反射檢測的技術應用而設計。KRYTAR耦合器為更多應用提供解決方案，包括電子戰(EW)、商業無線網絡、衛星通訊、雷達探測、信號監測和測量、無線天線波束形成和EMC測試環境。針對廣大空間受到限制的應用，緊湊型尺寸使KRYTAR定向耦合器成為理想化的解決方案。也能夠生產制造定向耦合器能夠滿足脊?fàn)钴姽び靡?guī)格。
KRYTAR還為滿足甚至超過關鍵性能和/或封裝規格的個性化定制提供完整的技術服務。
規格
型號：101050013
頻率min (GHz)：1
頻率max(GHz)：50
公稱聯軸器：13±1.0dB
頻率靈敏度 (dB)：±1.00
插入損耗（max dB）：1-26.5 GHz ，1.6 ，26.5-50 GHz ，2.90
指向性（dB min）：10
駐波比：1-26.5 GHz ，1.5 ，26.5-50 GHz ，1.80
額定功率（瓦）：20
標準連接器（Female）：2.4 mm
特征
1 – 50 GHz 頻率操作
13 dB耦合
頻率靈敏度：±1.0 dB
體積小巧
2.4 mm連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
