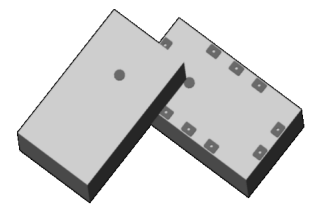

?B0205F50200AHF巴倫變壓器Anaren
發布時間:2023-04-14 16:45:19 瀏覽:649
Anaren B0205F50200AHF是款中小型平衡到不平衡變壓器,致力于數據轉化設備(a/D轉換器)上的差分輸入部位而設計。在某個有利于應用的表面安裝封裝中,包含200MHz至500MHz,具備優異的CMRR性能指標,B0205F50200AHF通過優化,能夠在數據轉換器設備使用期內提供優化的SFDR管理。B0205F50200AHF是批量生產的最佳選擇,與傳統嵌線變壓器相比較,B0205F50200AHF具備更好的性能和更小的樣式因素。B0205F50200AHF具備50Ω不平衡端口阻抗和200Ω的平衡端口阻抗。這種轉換促使單端信號可以被施加到數據轉換器設備上差分端口。輸出端口具備相同的振幅(-3dB)和180度相位差。B0205F50200AHF適合于磁帶和卷軸,適用于大批量獲取和存放制造。
特性:
?125–700MHz(IL3dB帶寬)
?200–500MHz(IL1dB帶寬)
?0.83mm高寬比截面
?50Ω至2x100Ω
?優異的CMRR
?輸入-輸出直流電隔離
?可表面安裝
?磁帶和卷軸
?非導電頂部
?滿足RoHS
?無鹵素
Anaren是美國老牌的微波元件制造廠家,以大功率貼片式耦合器知名于行業。Anaren子品牌XINGER提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品。Anaren全線產品擁有REACH和RoHS認證。
Anaren的XINGER品牌90°混合耦合器,小貼片封裝,滿足高功率需求,同時具備超低的插損和優異的熱穩定性。頻率覆蓋225MHz~6GHz, 功率可高達500W。
深圳市立維創展科技是Anaren品牌的經銷商,主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品,產品原裝庫存,極具價格優勢,歡迎咨詢。
詳情了解Anaren請點擊:http://www.nfda.cn/brand/11.html
