?WENTEQ波導到同軸適配器WAC系列
發布時間：2023-04-17 16:53:04 瀏覽：723
波導和同軸數據通信是微波射頻互連的最常見形式。波導適用于高功率帶狀線的應用，而同軸微帶線具有廣泛的應用范圍。因為它可以制造柔性或半柔性電纜，并保持中等水平的傳輸效率，與波導相比較，特別容易連接或斷開。
然而波導同軸適配器適用于相對高復雜度或混合高功率/高頻系統。

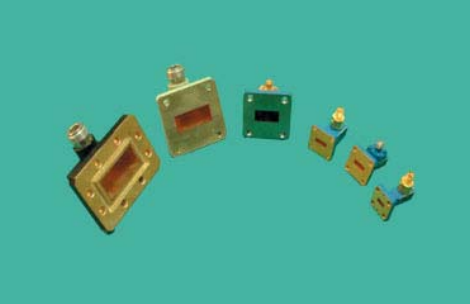

WENTEQ波導到同軸適配器包括2.6至65GHz的標準WAC系列，專用于設計全波導波段使用要求。同軸連接可采用SMA、N和K公母連接器。
主要特征
?全波導使用
?插入損耗低
?低VSWR
?成本更低
?操作溫度為-40至+85°C。
應用領域
?臺架測試安裝
?微波分系統
WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。
詳情了解WENTEQ請點擊：http://www.nfda.cn/brand/29.html
Part No | Frequency Range, GHz | Waveguide sizes | Flange Type | Coax ial connector | VSWR | Insertion Loss, dB | Dimensions, inch (mm) |
A | B | C |
WAC2841F(M) | 2.60~3.95 | WR-284 | EG584/U | SMA | 1.25:1 | 0.3 | 68 | 74 | 34 |
WAC2842F(M) | 2.60~3.95 | WR-284 | EG584/U | Type N | 1.25:1 | 0.3 | 68 | 74 | 34 |
WAC2291F(M) | 3.30~4.90 | WR-229 | CPR229F | SMA | 1.25:1 | 0.3 | 58 | 59 | 33 |
WAC2292F(M) | 3.30~4.90 | WR-229 | CPR229F | Type N | 1.25:1 | 0.3 | 58 | 59 | 33 |
WAC2293F(M) | 3.30~4.90 | WR-229 | CPR229G | Type N | 1.25:1 | 0.2 | 58 | 59 | 33 |
WAC1871F(M) | 3.95~5.85 | WR-187 | UF407/U | SMA | 1.25:1 | 0.3 | 50 | 42 | 29 |
WAC1872F(M) | 3.95~5.85 | WR-187 | UF407/U | Type N | 1.25:1 | 0.3 | 50 | 42 | 29 |
WAC1591F(M) | 4.90~7.05 | WR-159 | CPR159F | SMA | 1.25:1 | 0.3 | 44 | 40 | 26 |
WAC1592F(M) | 4.90~7.05 | WR-159 | CPR159F | Type N | 1.25:1 | 0.3 | 44 | 40 | 26 |
WAC1371F(M) | 5.85~8.20 | WR-137 | UG441/U | SMA | 1.25:1 | 0.3 | 40 | 45 | 24 |
WAC1372F(M) | 5.85~8.20 | WR-137 | UG441/U | Type N | 1.25:1 | 0.3 | 40 | 45 | 24 |
WAC1373F(M) | 5.85~8.20 | WR-137 | CPR137F | SMA | 1.25:1 | 0.3 | 40 | 45 | 24 |
WAC1374F(M) | 5.85~8.20 | WR-137 | CPR137F | Type N | 1.25:1 | 0.3 | 40 | 46 | 22 |
WAC1121F(M) | 7.00~10.0 | WR-112 | CPR112F | SMA | 1.25:1 | 0.3 | 40 | 46 | 22 |
WAC1122F(M) | 7.00~10.0 | WR-112 | CPR229F | Type N | 1.25:1 | 0.3 | 40 | 46 | 22 |
WAC0901F(M) | 8.20~12.4 | WR-90 | UG39/U | SMA | 1.25:1 | 0.3 | 38 | 25 | 22 |
WAC0902F(M) | 8.20~12.4 | WR-90 | UG39/U | Type N | 1.25:1 | 0.3 | 38 | 25 | 22 |
WAC0751F(M) | 10.0~15.0 | WR-75 | UBR120 | SMA | 1.25:1 | 0.4 | 34 | 24 | 20 |
WAC0752F(M) | 10.0~15.0 | WR-75 | UBR120 | Type N | 1.25:1 | 0.4 | 34 | 24 | 20 |
WAC0621F(M) | 12.0~18.0 | WR-62 | UG419/U | SMA | 1.25:1 | 0.4 | 32 | 22 | 20 |
WAC0511F(M) | 15.0~22.0 | WR-51 | UG595/U | K | 1.25:1 | 0.4 |
|
|
|
WAC0421F(M) | 18.0~26.5 | WR-42 | UG595/U | K | 1.25:1 | 0.5 | 30 | 26 | 22 |
WAC0341F(M) | 22.0~33.0 | WR-34 | UG1530/U | K | 1.25:1 | 0.5 |
| 64 | 71 |
WAC0281F(M) | 26.5~40.0 | WR-28 | UG599/U | K | 1.25:1 | 0.5 | 30 | 25 | 22 |
WAC0221F(M) | 33.00~50.0 | WR-22 | UG383/U | V | 1.40:1 | 0.6 | 27 | 20 | 20 |
WAC0191F(M) | 40.0~60.0 | WR-19 |
| V | 1.50:1 | 0.6 | 27 | 20 | 20 |
WAC0151F(M) | 50.00~65.0 | WR-15 | UG385/U | V | 1.60:1 | 0.6 | 27 | 20 | 19 |
