?ARRA微型混合耦合器 90? SMA
發布時間:2023-05-10 16:49:46 瀏覽:797
ARRA微型混合或混合耦合器應用于將輸入信號均衡分成2個輸出信號,其中一個為90度。輸出之間轉換。ARRA微型混合耦合器還能夠組成兩種輸入信號,同時保證兩者之間高寬比隔離。ARRA微型混合耦合器是商業服務、工業生產和國防軍事應用的最佳選擇,能夠提供應用于0.05至18.0GHz頻率段的SMA母連接器。
一般規格
連接器:SMA母頭
材質:主體-鋁
連接器-MIL-C-39012
表層處理:主體-滿足Mil-C-22750標準化的鋁制ARRA Blue

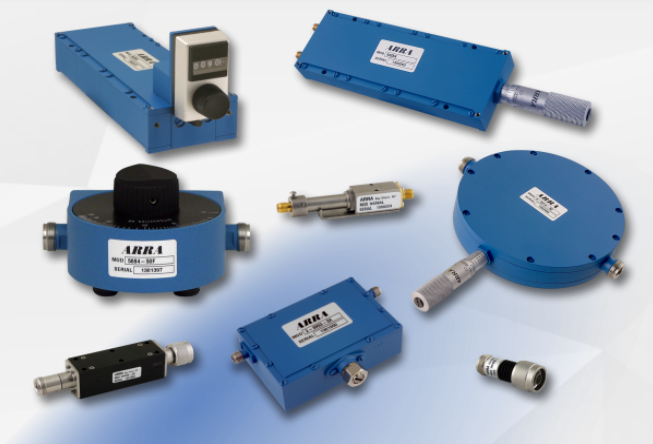

ARRA為美國知名的微波元件制造商,擅長于同軸和波導接口產品,ARRA產品線包含:衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司,授權代理銷售ARRA產品,歡迎客戶咨詢。
詳情了解ARRA請點擊:http://www.nfda.cn/brand/48.html
OCTAVE AND MULTI-OCTAVE MODELS | ||||||||
Frequency Range(GHz) | Isolation | VSWR | Insertion Loss | Amplitude Balance | RF Power | Outline | Model No. | |
Average (W) | Peak (kW) | |||||||
0.5-1.0 | 25 | 1.25 | 0.25 | 0.50 | 100 | 5.0 | 2 | 2164-90 |
0.925-1.225 | 25 | 1.25 | 0.25 | 0.50 | 100 | 5.0 | 3 | 2-3164-90 |
1.0-2.0 | 25 | 1.25 | 0.25 | 0.50 | 100 | 5.0 | 4 | 3164-90 |
2.0-4.0 | 20 | 1.25 | 0.25 | 0.50 | 50 | 3.0 | 5 | A4164-90 |
2.6-5.2 | 20 | 1.25 | 0.25 | 0.50 | 50 | 3.0 | 7 | 4-5164-90X |
4.0-8.0 | 18 | 1.25 | 0.30 | 0.70 | 50 | 3.0 | 7 | 5164-90 |
7.0-12.4 | 18 | 1.30 | 0.50 | 0.70 | 50 | 3.0 | 7 | 6164-90X |
7.5-16.0 | 15 | 1.40 | 0.60 | 0.90 | 40 | 2.0 | 9 | 6-9164-90X |
12.0-18.0 | 15 | 1.45 | 0.60 | 1.00 | 40 | 1.0 | 9 | 9164-90X |
2.0-8.0 | 17 | 1.30 | 0.80 | 0.50 | 30 | 3.0 | 6 | 4-5164-90 |
4.0-12.4 | 17 | 1.35 | 0.80 | 0.50 | 20 | 2.0 | 8 | 5-6164-90 |
