?ATM Microwave大功率雙向定向耦合器600瓦
發布時間：2023-05-11 16:33:53 瀏覽：1288
定向耦合器是種通用型微波射頻/毫米波器件，適用于信號隔離、分離和數模轉換，如功率檢測、源輸出功率穩幅、模擬信號隔離、傳輸數據和散射的掃頻檢測等。

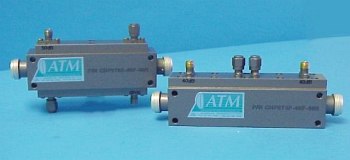

ATM Microwave雙向定向耦合器是配置或生成微波信號功率，具備定向耦合電路性能的微波器件。它由主數據線和輔助數據線相互間的合理耦合電路構造組成。定向耦合器選用同軸電纜、帶狀線、微帶線、金屬波導或介質波導等多種類型。
ATM Microwave雙向耦合器是種射頻四端口器件。它是微波射頻檢測中常見的標準化器件，是散射計、射頻頻譜分析儀等設備的核心部件。ATM Microwave雙向耦合器主要用于測試和檢測應用。在微波射頻系統中普遍使用，在微波電路中占據主導地位。具備功率容量大、穩定性能高的特點。
電氣設備
射頻連接器：輸入/輸出：N型（F）；耦合電路臂：SMA(F)
射頻功率：均值600W，最高值10kW，均值900W。
耦合電路：30dB、40dB、50dB標準化，其它值適用
機械
構造：空氣管道設計
連接器：不銹鋼板
表層處理：特殊的耐腐蝕性316不銹鋼板環氧涂層IAWMIL-F-14072顏色灰灰色
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.nfda.cn/brand/53.html
Freq.
(GHz) | Coupling
(dB) | Freq.
Sens.
(+/- dB) | Dir.
(dB
min) | Ins. Loss (dB) | VSWR max | Model No |
Excluding
Coupling | True | Main | Sec |
0.50 - 1.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.2 | 20 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP272-30F-30R
CHP272-40F-40R
CHP272-50F-50R |
0.50 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP272D-30F-30R
CHP272D-40F-40R
CHP272D-50F-50R |
0.86 - 1.7 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP273L-30F-30R
CHP273L-40F-40R
CHP273L-50F-50R |
1.0 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP273-30F-30R
CHP273-40F-40R
CHP273-50F-50R |
2.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHP274-30F-30R
CHP274-40F-40R
CHP274-50F-50R |
4.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHP275-30F-30R
CHP275-40F-40R
CHP275-50F-50R |
1.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP273E-30F-30R
CHP273E-40F-40R
CHP273E-50F-50R |
0.8 - 4.2 | 40+/-1.00
50+/-1.00 | 1.3 | 20 | 0.15 | 0.20 | 1.20 | 1.30 | CHP272L-40F-40R
CHP272L-50F-50R |
2.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHP274F-30F-30R
CHP274F-40F-40R
CHP274F-50F-50R |
