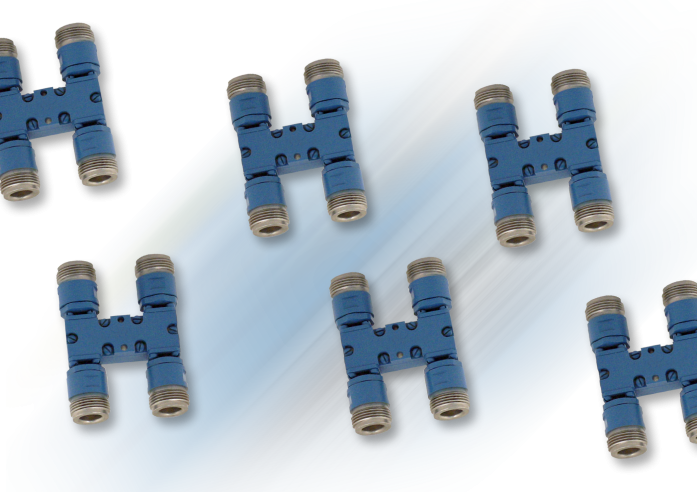

?ARRA微型混合耦合器 90? N

發布時間：2023-05-25 16:36:52 瀏覽：707

ARRA微型混合耦合器適合于將控制信號均值分為兩類輸出信號，其中一個為90度。輸入輸出之間轉換。ARRA微型混合耦合器還能夠搭配倆個控制信號，同時保證彼此之間的高度隔離。這種經久耐用的無源器件是商業、工業生產和軍事應用領域最佳選擇，提供應用于0.05至18.0GHz頻率段的N型母射頻連接器。

ARRA微型混合耦合器90?N在接口之間提供優異的相位穩定，為±8度。根據8GHz和±10度。到18GHz，典型波幅穩定為±0.5dB到18GHz。ARRA微型混合耦合器90?N件在18GHz的工作頻段內實現相較于10dB的接口隔離，并解決高至50W的平均(CW)功率水平和高至1kW的最大輸出功率水平，所有的規格的插入損耗均低于1dB。

一般規格

射頻連接器：N母頭

材質：主體-鋁

射頻連接器-MIL-C-39012

表面處理：主體-滿足Mil-C-22750標準化的鋁制ARRA藍色

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。

深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。

詳情了解ARRA請點擊：http://www.nfda.cn/brand/48.html

頻率范圍 (GHz)	隔離度 (Min dB)	駐波比 (Max)	插入損耗 (Max dB)	幅度平衡 (±dB)	射頻功率		型號
頻率范圍 (GHz)	隔離度 (Min dB)	駐波比 (Max)	插入損耗 (Max dB)	幅度平衡 (±dB)	平均值(W)	峰值(kW)	型號
0.5-1.0	25	1.25	0.25	0.50	100	5.0	N2164-90
0.925-1.225	25	1.25	0.25	0.50	100	5.0	N2-3164-90
1.0-2.0	25	1.25	0.25	0.50	100	5.0	N3164-90
2.0-4.0	20	1.25	0.25	0.50	50	3.0	N4164-90
2.6-5.2	20	1.25	0.25	0.50	50	3.0	N4-5164-90X
4.0-8.0	18	1.30	0.30	0.50	50	3.0	N5164-90
7.0-12.4	16	1.45	0.70	0.50	50	3.0	N6164-90
2.0-8.0	17	1.30	0.60	0.50	30	3.0	N4-5164-90
4.0-12.4	17	1.45	1.00	0.50	20	3.0	N5-6164-90
