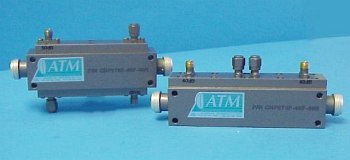

?ATM Microwave 900瓦大功率雙向定向耦合器 - SC 型
發布時間：2023-06-13 16:38:01 瀏覽：1099
ATM Microwave定向耦合器適用于在沒有干擾光纖傳輸的狀態下對入射和反射射頻功率實現采集的各項技術應用。ATM Microwave定向耦合器的應用領域包括電路監管、測量功率和負載源隔離器。ATM Microwave同軸定向耦合器適合于在不影響電路特性的狀態下對線路的功率實現采集。
功率測量是根據插進定向耦合電路通過使用簡易的低電頻檢測器或磁場強度計和功率測量設備實現的。反轉光纖傳輸中的同軸耦合器能夠提供匹配電阻的指示和/或能夠通過將正向功率水平和反射功率水平進行對比進行計算反射功率。ATM Microwave雙定向耦合器有助于此項目標更加容易。能夠獲得從源到抽頭的信號，抽頭和負載之間具有較高衰減系數。
ATM Microwave生產制造高功率、光纖寬帶采集、同軸單向和雙向定向耦合器。ATM Microwave的射頻同軸耦合器為200W至1400w的高功率技術應用提供倍頻程和多頻帶。
電氣
射頻連接器：輸入/輸出：SC型母頭；耦合電路臂：SMA(F)
射頻功率：900W均值。10KW最高值。
耦合電路：30dB、40dB、50dB標準規定，其它值適用于
機械
構造：空氣管道設計
射頻連接器：Sc母線，SMA母耦合電路臂不銹鋼
表層處理：特殊的耐腐蝕性316不銹鋼環氧涂層IAWMIL-F-14072顏色灰灰色
適用于Mil-Specs
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品，功能包含適配器、衰減器、耦合器、移相器、終端負載，及其Ka波段通訊衛星器件系列，產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司，持續ATM microwave代理渠道，為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊：http://www.nfda.cn/brand/53.html
Freq
(GHz) | Coupling
(dB) | Freq Sens.
(+/- dB) | Dir.
(dB
min) | Ins. Loss (dB) | VSWR max. | Model No |
Exclude
Coup | True | Main | Sec |
0.50 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHPsc72D-30F-30R
CHPsc72D-40F-40R
CHPsc72D-50F-50R |
0.86 - 1.7 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc73L-30F-30R
CHPsc73L-40F-40R
CHPsc73L-50F-50R |
1.0 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc73-30F-30R
CHPsc73-40F-40R
CHPsc73-50F-50R |
2.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc74-30F-30R
CHPsc74-40F-40R
CHPsc74-50F-50R |
4.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc75-30F-30R
CHPsc75-40F-40R
CHPsc75-50F-50R |
1.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc73E-30F-30R
CHPsc73E-40F-40R
CHPsc73E-50F-50R |
0.8 - 4.2 | 40+/-1.00
50+/-1.00 | 1.3 | 20 | 0.15
0.15 | 0.20
0.20 | 1.25 | 1.30 | CHPsc72L-40F-40R
CHPsc72L-50F-50R |
2.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc74F-30F-30R
CHPsc74F-40F-40R
CHPsc74F-50F-50R |
