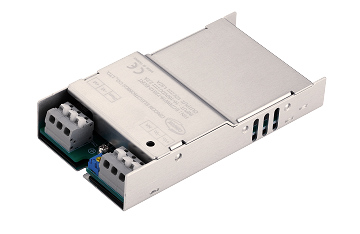

?20瓦封閉式底盤安裝DC-DC轉換器模塊CINCON

發布時間：2023-07-07 16:52:00 瀏覽：1370

CINCON的EC7BW18ECRT/EDRT系列底盤安裝式DC-DC轉換器在直流電壓為5、12、15、±12、±15、±24VDC時能夠提供20w的輸出功率。EC7BW18封閉式底盤安裝DC-DC轉換器模塊具備10至160VDC（額定值72VDC）的寬（16:1）電壓范圍和3000VAC增強防護隔離。

EC7BW18封閉式底盤安裝DC-DC轉換器模塊效率高達88%，規定在-40°C至100°C的環境溫度內作業。極低的空載功能損耗（10mA），是能源核心系統的最佳解決方案。LED顯示燈適用于啟動開關。

EC7BW18封閉式底盤安裝DC-DC轉換器模塊滿足EN55032、EN55035、EN50155、EN45545、EN50121-3-2。標準管理性能包括負遠程開/關邏輯和+15%、-20%可調直流電壓（僅限單輸出）。

EC7BW18封閉式底盤安裝DC-DC轉換器模塊完全避免輸入UVLO（欠壓定位）、輸入反極性、輸出過電流、輸出過電壓和過溫及其持續性短路條件。

EC7BW18ECRT/EDRT系列主要設計適用于24V、36V、48V、72V、96V、110V標稱電壓的普通鐵路應用，同樣適用于分布式電源系統架構、電信網絡、電池使用設備及工業領域。

特征

效率高達88%

穩定工作頻率

穩壓電源輸出

負邏輯性遠程開/關

低空載功能損耗

全方面保護（OTP/OCP/OVP/UVLO）

3000VacI/O防護隔離

作業機殼溫度-40至+100℃

直流模塊UL62368-1第二次（增強絕緣）認證

滿足EN55032/EN55035/EN50155/EN50121-3-2/EN45545-2

安全性能滿足IEC/EN/UL62368-1

底盤安裝，基材冷卻

低浪涌電流

輸入反接保護

EN50155ClassS3/ClassC2CriteriaA不具備外部電容器

輸出LED顯示燈

4.45”x2.33”x0.85”規格尺寸

深圳市立維創展科技是CINCON電源模塊的代理經銷商，提供CINCON電源模塊的DC-DC轉換器、AC-DC電源、LED電源等，產品原裝進口，質量保障，極具價格優勢，歡迎咨詢

詳情了解CINCON電源請點擊：http://www.nfda.cn/article/2177.html

零件號	輸入電壓	輸出電壓	輸出電流	空載輸入電流		效率(％)	輸入/輸出隔離電壓
EC7BW18-72S05-ECRT	10~160V	5V	4A	8mA		84	3000VAC
EC7BW18-72S12-ECRT	10~160V	12V	1.67A	10mA		87	3000VAC
EC7BW18-72S15-ECRT	10~160V	15V	1.33A	10mA		88	3000VAC
EC7BW18-72D12-ECRT	10~160V	±12V	±0.833A	10mA		87	3000VAC
EC7BW18-72D15-ECRT	10~160V	±15V	±0.667A	10mA		88	3000VAC
EC7BW18-72D24-ECRT	10~160V	±24V	±0.417A	10mA		88	3000VAC
EC7BW18-72S05-EDRT	10~160V	5V	4A	8mA		84	3000VAC
EC7BW18-72S12-EDRT	10~160V	12V	1.67A	10mA		87	3000VAC
EC7BW18-72S15-EDRT	10~160V	15V	1.33A	10mA	88		3000VAC
EC7BW18-72D12-EDRT	10~160V	±12V	±0.833A	10mA	87		3000VAC
EC7BW18-72D15-EDRT	10~160V	±15V	±0.667A	10mA	88		3000VAC
EC7BW18-72D24-EDRT	10~160V	±24V	±0.417A	10mA	88		3000VAC
EC7BW18-72S05-ECRTP	10~160V	5V	4A	8mA	84		3000VAC
EC7BW18-72S12-ECRTP	10~160V	12V	1.67A	10mA	87		3000VAC
EC7BW18-72S15-ECRTP	10~160V	15V	1.33A	10mA		88	3000VAC
EC7BW18-72D12-ECRTP	10~160V	±12V	±0.833A	10mA		87	3000VAC
EC7BW18-72D15-ECRTP	10~160V	±15V	±0.667A	10mA		88	3000VAC
EC7BW18-72D24-ECRTP	10~160V	±24V	±0.417A	10mA		88	3000VAC
EC7BW18-72S05-EDRTP	10~160V	5V	4A	8mA		84	3000VAC
EC7BW18-72S12-EDRTP	10~160V	12V	1.67A	10mA		87	3000VAC
EC7BW18-72S15-EDRTP	10~160V	15V	1.33A	10mA		88	3000VAC
EC7BW18-72D12-EDRTP	10~160V	±12V	±0.833A	10mA		87	3000VAC
EC7BW18-72D15-EDRTP	10~160V	±15V	±0.667A	10mA		88	3000VAC
EC7BW18-72D24-EDRTP	10~160V	±24V	±0.417A	10mA		88	3000VAC
