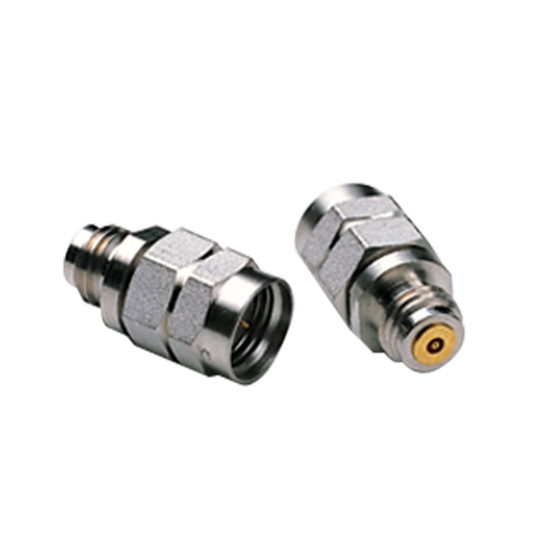

?V102M-R V 陽頭螺紋擰入式接頭Anritsu
發布時間：2023-09-11 16:36:53 瀏覽：675
V102M-R能與V100圓珠或V100B密閉式圓珠緊密聯系。
中間插針與微電路的連接可以通過多種形式之一完成。
Anritsu提供微帶彈性觸片（"滑動觸體"）。V102M-R可以在引發溫度波動、碰撞或震動時對連接提供保護。V110-1主要用于微帶線寬度為0.15mm微帶和共平面波導管。當用作共平面波導管時，某些工程師會使用插針疊加設計，這樣就能將插針直接焊接到微帶線上。應用帶式焊接技術可將插針連接上微帶線上。也可選擇銀膠連接插針與微帶線。
V102M-R手動式安裝圓珠與接口時所使用的工具有很多種。在焊接前應用01-303焊接夾具將圓珠正確放置在機殼內。應用01-304鉆頭&絲錐套件在機殼內鉆取所需要的同心孔。在沒有應用微帶彈性觸片的時候會應用此套件。當采用微帶彈性觸片時，可以使用01-308鉆頭&絲錐套件實行此相似操作。
安裝了圓珠后，應用01-105A陽型&陰型螺紋擰入施矩套件將V102M和V102F接口緊固至機殼內。
V102M-R 替代了 V102M
V102M-R滿足RoHS規定。其鉛、汞、鎘、六價鉻、多溴聯苯和多溴聯苯醚的含量都低于歐盟指令2002/95/EC規定的主要濃度值(MCV)。以下RoHS免除項適合：鉛用作銅的合金元素，其含量高達4%(40000PPM)（重量計）
"-R"型號的產品中包含的所有材料都與已停產部件中的材質相似。不僅在原型號后新增了"-R"，以此表示其材質滿足RoHS規定。
特征
性能優異，頻率最高可達65GHz
低壓駐波比
低插入損耗
高可靠性
兼容寬度為2.4mm
可在即有網絡分析儀上進行全方位檢測
Anritsu為毫米波領域歷史悠久的主流品牌，目前，Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件，RF及微波無源及有源器件測量解決方案。
深圳市立維創展科技是Anritsu公司的代理商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
詳情了解Anritsu產品請點擊：http://www.nfda.cn/brand/12.html
