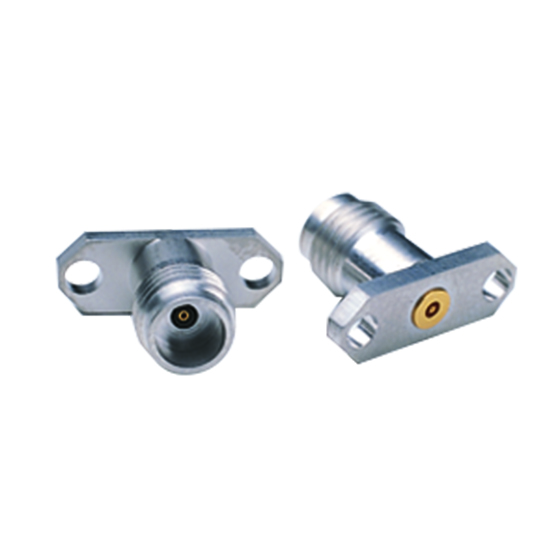

?V103F-012 V陰頭法蘭盤安裝接頭Anritsu
發布時間:2023-10-09 16:43:02 瀏覽:810
V103F-012與V103F相似,但是V103F-012能夠與0.30mm玻璃球端子搭配使用。
中心端子與微電路的連接可通過多種途徑其一實現。
Anritsu提供V110-1微帶彈性觸片("滑動觸體"),該觸體可以在出現溫度波動、碰撞或震動時對連接提供保護。V103F-012的觸體主要用于微帶線寬度為0.15mm微帶和共平面介質波導。當用作共平面介質波導時,某些工程師會使用端子交疊設計,這樣就能將端子直接焊接到微帶線上。通過帶式焊接工藝可以將端子連接到微帶線上。也可選擇銀膠連接端子與微帶線。
Anritsu為用戶提供手動式安裝珠串時所需要的多種有用工具。在焊接前使用01-306焊接夾具將珠串正確放置在機殼內。使用01-304鉆頭&絲錐套件在機殼內鉆取所需要的同心孔。在不需要微帶彈性觸片時就要使用此套件。在使用微帶彈性觸片時,可選擇01-308鉆頭&絲錐套件實行此相似操作。V103F-012通過2.2mm螺絲或2-56螺絲安裝于機殼上。
特征
性能優越,頻率高達65GHz
低壓駐波比
低插入損耗
穩定性可靠
兼容寬度為2.4mm
能夠在即有網絡分析儀上進行全方位測試
Anritsu為毫米波領域歷史悠久的主流品牌,目前,Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件,RF及微波無源及有源器件測量解決方案。
深圳市立維創展科技是Anritsu公司的代理商,提供Anritsu公司產品包括毫米波連接器,檢波器,限幅器,微波負載和功分器,產品原裝進口,質量保證,歡迎咨詢。
詳情了解Anritsu產品請點擊:http://www.nfda.cn/brand/12.html
