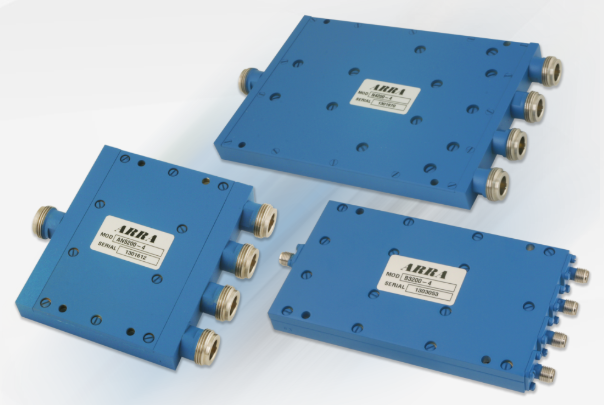

?N型8路功率分配器和組合器ARRA
發布時間:2023-10-16 16:48:27 瀏覽:659
ARRA提供倍頻程、多倍頻程和窄帶規格的多路功率分配器和組合器。N型8路功率分配器和組合器包含0.005至18.0GHz不同頻率段,在輸出接口之間提供高隔離度,并具有卓越的幅度和相位平衡。針對倍頻程和多倍頻程規格型號,插入損耗在18GHz范圍之內一般高于1dB。N型8路功率分配器和組合器所有的規格型號在18GHz范圍內最壞情況幅度平衡為±0.5dB,而最壞情況相位平衡為±6度。主要用于18GHz和±10度8路功率分配器和組合器。
一般規格
頻率段:0.005至8.0GHz
射頻功率:均值30瓦,最高值1kW(負載VSWR1.3)
連接器:N母頭
材料:主體:鋁
連接器:MIL-C-39012
表層處理:ARRA藍色,滿足MIL-C-22750
ARRA為美國知名的微波元件制造商,擅長于同軸和波導接口產品,ARRA產品線包含:衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司,授權代理銷售ARRA產品,歡迎客戶咨詢。
詳情了解ARRA請點擊:http://www.nfda.cn/brand/48.html
倍頻程和多倍頻程 N 型型號 | ||||||
頻率范圍 (GHz) | 隔離度 | 駐波比 | 插入損耗 | 幅度平衡 (±dB) | 相位平衡 (±dB) | 型號 |
0.005-0.5 | 17 | 1.70 | 1.25 | 0.4 | 3 | N0200-8 |
1.0-2.0 | 18 | 1.50 | 0.70 | 0.3 | 5 | AN3200-8 |
2.0-4.0 | 16 | 1.70 | 1.00 | 0.4 | 5 | N4200-8 |
4.0-8.0 | 15 | 1.85 | 2.00 | 0.5 | 5 | N5200-8 |
特殊窄帶 N 型號 | ||||||
頻率范圍(GHz) | 隔離度 | 駐波比 | 插入損耗 | 幅度平衡 | 相位平衡 | 型號 |
0.9-1.3 | 20 | 1.40 | 0.7 | 0.3 | 5 | AN2200-8Y |
3.7-6.4 | 16 | 1.75 | 1.6 | 0.4 | 6 | N5200-8X |
5.4-5.9 | 16 | 1.60 | 1.6 | 0.4 | 5 | N5200-8Y |
5.7-6.4 | 16 | 1.60 | 1.6 | 0.4 | 5 | N5200-8Z |
