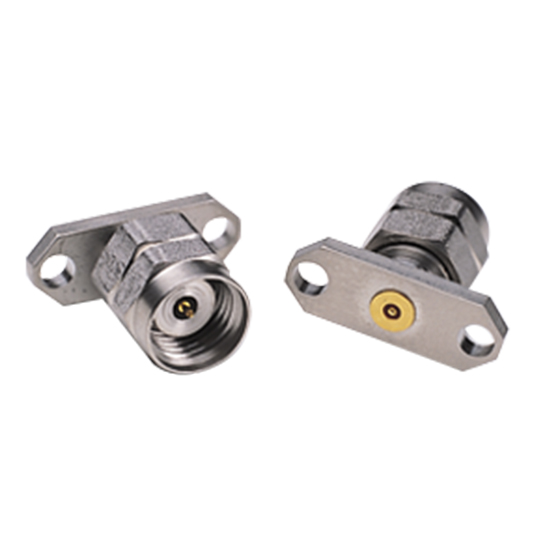

?V103M-012 V陽頭法蘭盤安裝接頭Anritsu
發布時間:2023-10-25 17:01:56 瀏覽:693
Anritsu V103M-012與V103M相似,但是該接頭能夠與0.30mm玻璃珠插針搭配使用。
中心插針與微電路的連接可通過多種途徑之一完成。
Anritsu提供V110-1微帶彈性觸體("滑動觸體"),V103M-012能夠在出現溫度波動、撞擊或振動的時候連接提供保護。V103M-012的觸體主要用于微帶線寬度在0.15mm微帶和共平面波導。當適用于共平面波導時,某些技術員會使用插針交疊設計,這樣就可以將插針直接焊接在微帶線上。利用帶式焊接技術也可將插針連接上微帶線上。也可以使用銀膠連接插針與微帶線。
Anritsu為用戶提供手動式安裝珠子時所需要的多種有用工具。在焊接前用01-306工裝夾具將珠子正確放置在機殼內。應用01-304鉆頭&絲錐組件在機殼內鉆取所需要的同心孔。在不需要微帶彈性觸體時就會使用此組件。在使用微帶彈性觸體時,可以使用01-308鉆頭&絲錐組件實施此相似操控。V103M-012法蘭盤借助于2.2mm螺絲或2-56螺絲安裝于機殼上。
特征
性能優越,頻率高達65GHz
低壓駐波比
低插入損耗
高可靠性
兼容寬度為2.4mm
能夠在即有網絡分析儀上進行全方位檢測
Anritsu為毫米波領域歷史悠久的主流品牌,目前,Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件,RF及微波無源及有源器件測量解決方案。
深圳市立維創展科技是Anritsu公司的代理商,提供Anritsu公司產品包括毫米波連接器,檢波器,限幅器,微波負載和功分器,產品原裝進口,質量保證,歡迎咨詢。
詳情了解Anritsu產品請點擊:http://www.nfda.cn/brand/12.html
