?Ironwood頂部開放式 BGA 插座
發布時間:2023-10-27 16:47:40 瀏覽:714
Ironwood具有全面的開放性BGA和QFN插座系列,適合于資格申請、硅FIB測試、程序開發、熱性能分析、老舊化應用等。

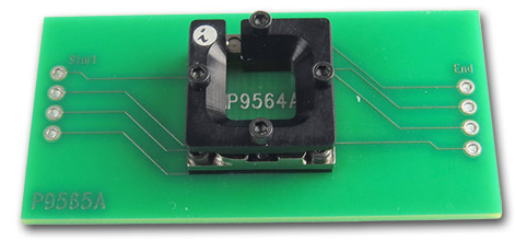

Ironwood的IC插座能夠看作是種機電器件,其在IC封裝和系統線路板之間提供可拆卸式端口,對電源完整性影響最小。Ironwood頂部開放式BGA插座典型封裝包括BGA、LGA、QFN、QFP、WLCSP等。開放頂部接受接觸IC頂部。下面是一個應用低成本彈性體材料接觸技術BGA插座實例。
在彈性體材料(SG)接觸技術中應用內嵌式導線BGA插座。SG彈性體材料由鍍金線(直徑20μm)的細間距矩陣(0.05mmx0.05mm)組成,以63度角內嵌硅膠材料軟絕緣片中。
SG相互連接的常見規范包括:
27至>40GHz帶寬
0.06至0.11nH電磁感應
0.023至0.041nH互感
0.012至0.02pF互電容器
接觸電阻低于30毫歐
-35℃至+125℃
各個管腳0.2至2安培
每針25-35克
最高2000個插入
Ironwood Electronics產品已通過ISO 9001:2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品,在中國區銷售與技術服務支持。歡迎咨詢。
詳情了解Ironwood請點擊:http : //www.nfda.cn/public/brand/45.html
