ARRA精密射頻短路片
發布時間:2023-10-30 16:54:38 瀏覽:853
ARRA的RFS型精密射頻短路片的設計的目的是,在具有SMA連接器50Ω系統內工作時,能夠提供最大限度完美的全反射。ARRA精密射頻短路片透射系數一般為0.99或更強。還提供相關的連接器和特性阻抗級別。
ARRA精密射頻短路片適合于需要精準寬帶全反射及其射頻短路相位差反轉的任意角落。相移檢測、功率測量、反射計和很多其他反應裝置均采用這些模塊做出調整和校準。ARRA精密射頻短路片從短路到連接器參考面的距離能夠根據的相關要求做出調整。
一般規格
頻率:DC-18.0GHz
透射系數:0.95Min
特性阻抗:0.50Ω
連接器:SMA或N型

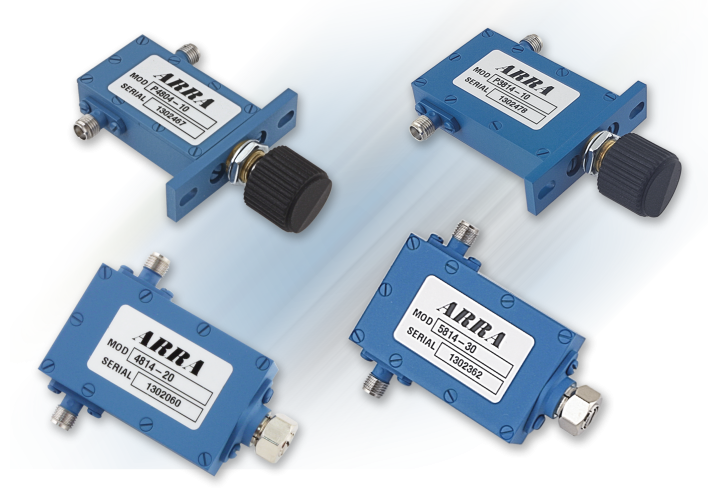

ARRA為美國知名的微波元件制造商,擅長于同軸和波導接口產品,ARRA產品線包含:衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司,授權代理銷售ARRA產品,歡迎客戶咨詢。
詳情了解ARRA請點擊:http://www.nfda.cn/brand/48.html
Model No. | Form | Length (Inches) | |
SMA Female | RFS-1F | 5950-1 | 0.53 max |
SMA Male | RFS-1M | 5951-1 | 0.47 max |
Type N Female | NRFS-1F | 5950-2 | 0.88 max |
Type N Male | NRFS-1M | 5951-2 | 1.14 max |
