?W1-102M/W1-102F接頭Anritsu
發布時間:2023-11-29 17:07:03 瀏覽:749

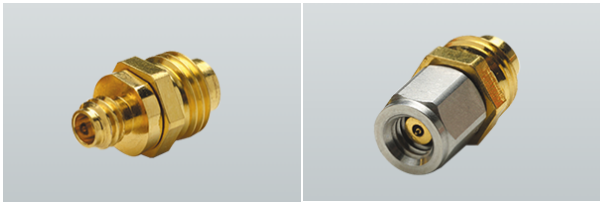

Anritsu的W1-102M/W1-102F接頭控制器系列包含凸型和凹型兩種類型的W1接頭。W1-102M/W1-102F接頭配置一個與K和V接頭相似的空氣電解介質接口。中心導線一端由Anritsu’的特有低損耗、高溫度支撐珠支撐,另一端由玻璃彈珠支撐。玻璃彈珠的中心導線延伸至接頭背部之外,這樣用戶可通過端子重疊方式直接把接頭連接上微波組件上。用戶可以將W1-102M/W1-102F接頭背部的螺紋擰入機殼壁內,借此組裝W1-102M/W1-102F接頭。因為使用了Anritsu’的特有低損耗、高溫度塑料珠,因此用戶還可將接頭焊接到機殼內,從而實現密封式連接。將玻璃彈珠嵌入到接頭內部促使Anritsu能夠控制珠子端子與中心接頭及其珠子端子與微帶或共平面波導(CPW)之間的核心接口適配步驟。
特征
極佳的RF性能,工作頻段為DC到110GHz
50Ω特性阻抗
低電壓駐波比
1mm標準接口
精確的測試性能
