?195006定向耦合器KRYTAR
發布時間:2023-12-11 16:57:09 瀏覽:656

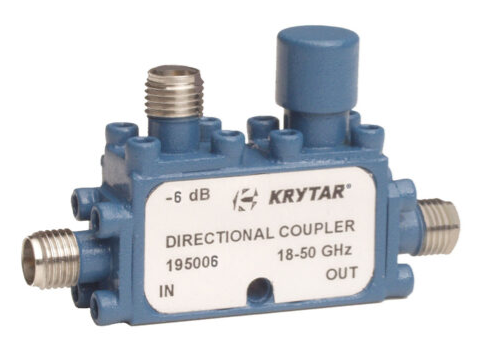

KRYTAR的195006提供多功能微帶線設計的選擇,設計在18.0至50.0GHz單獨中的頻率范圍、緊湊型輕巧的封裝顯示出優異的耦合性。
此外,195006還提供優異的性能標準,包含6.0dB、±1.0dB標稱耦合(相較于輸出)和±1.0的頻率敏感度。195006定向耦合器的插入損耗(包含耦合功率)低于2.4dB,方向性高于8dB,最高VSWR(任意端口)為1.80,額定輸入功率均值20W,最高值3kW。195006定向耦合器配備行業標準2.4mm SMA母接頭。緊湊封裝規格只有1.12英寸(長)x0.40英寸(寬)x0.62英寸(高),重量僅有1.0oz。操作溫度為-54°C至85°C。
規格
頻率min (GHz):18
頻率max(GHz):50
標稱聯軸器:6 ±1.0
頻率靈敏度 (dB):±1.0
插入損耗(max dB):2.4
指向性(dB min):8
駐波比(max):1.8
額定功率(瓦):20
標準連接器(Female):2.4 mm
特征
18 – 50 GHz 頻率操作
6 dB耦合
頻率靈敏度:±1.0dB
體積小巧
2.4 mm連接器
