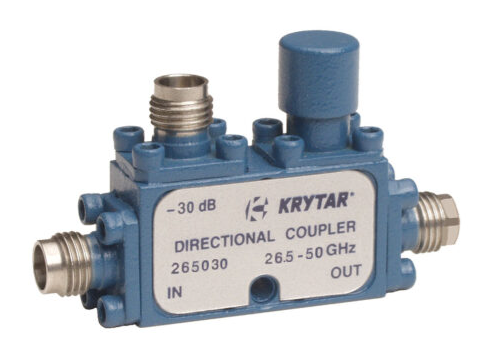

​265030定向耦合器KRYTAR

发布时间：2024-01-16 17:14:25     浏览：686

KRYTAR的265030提高了多功能微带线设计的选择，这种设计在单一化、紧凑型和轻量级封装中26.5至50.0GHz的Ka和Q频率段工作频段内展现出优异的耦合。

此外，265030还拥有优越的性能等级，包含30dB、±2.0dB的标称耦合（相较于输出）和±2.0工作频率灵敏度。265030定向耦合器的插入损耗（包含耦合功率）低于1.5dB，全局性超出10dB，最高VSWR（任意接口）为1.80，额定输入功率为均值20W和最大值3kW。265030定向耦合器配备标准规范2.4mmSMA母头连接器。还提供相应的连接器选择。紧凑型封装规格仅有1.12英寸（长）x0.40英寸（宽）x0.62英寸（高），净重仅有1.0oz。操作温度为-54°至+85°C。


特征

工作频率min(GHz)：25.5

工作频率max(GHz)：50

标准连轴器：30±2.0dB

工作频率灵敏度（dB）：±2.0dB

插入损耗（dB最高值）：1.5

技术性（最低值dB）：10

驻波比（最高）：1.8

额定功率（瓦）：20

标准连接器（Female）：2.4mm

特征

26.5–50GHz（Ka和Q频率段）

30dB耦合

工作频率灵敏度：±2.0dB

规格紧凑型

2.4mmSMA母头连接器

提供个性化定制
