​CQB100W14铁路DC-DC转换器CINCON

发布时间：2024-01-23 17:20:45     浏览：1094

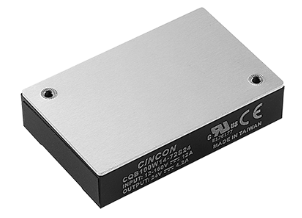

CQB100W14 100瓦12-160VDC 14:1 输入四分之一砖铁路DC-DC转换器。

CINCON的DC-DC转换器具有多种输入范围，从2:1到18:1输入范围及不同区域常见电压。18:1 输入范围 DC-DC 转换器将包括铁路系统中所有常见电压。CQB100W14根据优化4:1和2:1 DC-DC转换器更加复杂的产品线，明显帮助用户降低生产成本。针对超宽输入DC-DC转换器，CQB100W14所需要的维持时间，电容器的规格就会变得相对较大。

特征

100W隔离输出

效率高达90%

稳定开关频率

14:1 输入范围

稳压电路输出

远程控制开/关

低空载功能损耗

全面保护（OTP/OCP/OVP/UVLO）

3000Vac I/O 隔离

工作机壳温度 -40 至 +105℃

四分之一砖尺寸满足行业标准 2.28”x1.45”x0.5”

CB检验证书IEC62368-1

外部电路满足 EN55032/EN55035/EN50155 标准

UL62368-1 第二次（加强绝缘）认证

冲击和震动满足 EN50155 (EN61373) 标准

满足阻燃和烟尘 EN45545-2 标准

5000m工作海拔

具备总线和外部 UVLO 功能性的选项规格


零件号

输入电压

输出电压

输出电流

空载输入电流

效率 （％）

输入/输出隔离电压

CQB100W14-72S05

12~160V

5V

20A

20mA

87.5

3000Vac

CQB100W14-72S12

12~160V

12V

8.3A

20mA

88

3000Vac

CQB100W14-72S15

12~160V

15V

6.7A

20mA

89

3000Vac

CQB100W14-72S24

12~160V

24V

4.2A

15mA

89

3000Vac

CQB100W14-72S28

12~160V

28V

3.6A

15mA

90

3000Vac

CQB100W14-72S54

12~160V

54V

1.85A

20mA

90

3000Vac

CQB100W14-72S05N

12~160V

5V

20A

20mA

87.5

3000Vac

CQB100W14-72S12N

12~160V

12V

8.3A

20mA

88

3000Vac

CQB100W14-72S15N

12~160V

15V

6.7A

20mA

89

3000Vac

CQB100W14-72S24N

12~160V

24V

4.2A

15mA

89

3000Vac

CQB100W14-72S28N

12~160V

28V

3.6A

15mA

90

3000Vac

CQB100W14-72S54N

12~160V

54V

1.85A

20mA

90

3000Vac
