AM08011041WM-SN-R GaAs MMIC功率放大器AMCOM
發布時間:2024-02-28 17:08:18 瀏覽:651

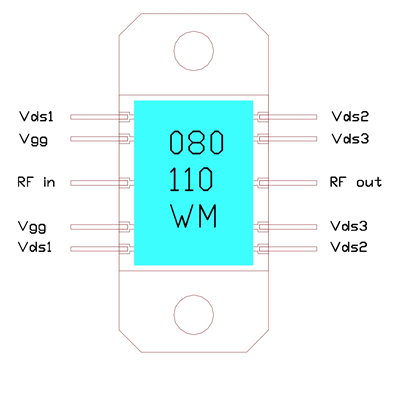

AMCOM的AM08011041WM-00(SN-R)是種寬帶GaAs MMIC功率放大器。具備28dB的小信號增益值,在脈沖環境下(5%pwm占空比,1msec脈沖寬度),在8V偏壓下,在8.5至10.5GHz頻率段上的輸出功率>41dBm。AM08011041WM-00是款未封裝裸片。因為直流電功能損耗高,AMCOM強烈要求將這類具備共晶鍵合的裝置直接安裝在銅散熱器上。如果共晶鍵并無任何間隙,AM08011041WM-SN-R能夠在脈沖情況下在8V直流電偏壓下作業。否則,AMCOM建議在7V直流電偏壓下使用MMIC,以提供相應的熱裕度。AM08011041WM-SN-R選用陶瓷封裝,具有法蘭盤和直RF和DC導線,主要用于導入式應用。需要強大的散熱效果。芯片和封裝版本均通過RoHS標準規定。
特征
?8至11GHz的寬帶
?41dBm的飽和輸出脈沖功率
?高增益,28dB
?輸入/輸出與50Ω適配
應用
?穩固微波回程
?雷達探測
?衛星通訊
?雙向收音機
深圳立維創展是AMCOM功率放大器的代理銷售,主營AMCOM的功率放大器,如:射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器,功率放大器,開關,衰減器,移相器以及上/下邊變頻器的定制,歡迎咨詢。
