Anritsu 33系列連接器

發布時間：2024-03-22 08:54:36 瀏覽：947

Anritsu 33系列精密等相適配器可與Anritsu V連接器，K連接器，W1連接器，0.8 mm連接器，WSMA和N型接口進行精確測量。每個適配器都精心構造，非常注重細節和適當?shù)臉?gòu)造，以確保在寬頻率范圍內的低反射和最佳相位性能。


W1適配器可通過 Anritsu W1 連接器(1.0 mm 連接器)在高達 110 GHz 的寬頻率范圍內進行精確測量。33 系列W1-W1 適配器提供三種連接器配置：公-公、公-母和母-母。W1 適配器具有空氣介電接口和中心導體，中心導體由低損耗 PPO? 塑料珠支撐。當在測試系統中用作測試端口的連接器保護程序時，這些適配器通過減少連接數量來保護測試端口。


0.8毫米系列適配器

33系列精密0.8毫米適配器可以使用安立0.8毫米連接器進行精確測量可達145 GHz的寬頻率范圍。33系列0.8mm - 0.8mm適配器可提供三種連接器性別配置:(公-公)，(公-母)和(母-母)。0.8mm適配器具有空氣介電接口和中心導體，由專有的低損耗高溫支撐頭支撐。當用作連接器保護器時，這些適配器通過減少直接連接到測試端口的連接數量來保護系統的測試端口。

0.8毫米波導適配器和0.8毫米-W1適配器

精密0.8 mm波導適配器將標準WR10和WR8波導接口轉換為精密同軸0.8 mm連接器接口，從而實現方便的毫米波同軸測量。

0.8mm - W1適配器提供0.8mm連接器和W1連接器之間的接口，并允許兩種不同類型的連接器之間的連接。

特性：

?低SWR和插入損耗

?直流至145 GHz，帶有0.8 mm連接器接口

?DC至110 GHz，具有W1連接器接口

?DC至70 GHz，帶有V型連接器接口

?直流至43.5 GHz，擴展k連接器?接口

?50 Ω阻抗

產品型號：

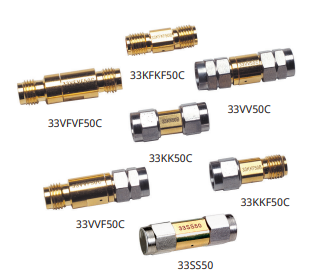

33NFNF50B	DC to 18	50	N(f)-N(f)	1.09
335550	DC to 26.5	50	WSMA(m)-WSMA(m)	1.08 to 18 GHz
				1.12 to 26.5 GHz
335SF50	DC to 26.5	50	WSMA(m)	1.08 to 18 GHz
			WSMA(f)	1.12 to 26.5 GHz
335FSF50	DC to 26.5	50	WSMA(f)	1.08 to 18 GHz
			WSMA(f)	1.12 to 26.5 GHz
33KK50C	DC to 43.5	50	K(m)-K(m)	1.1
33KKF50C	DC to 43.5	50	K(m)-K(f)	1.1
33KFKF50c	DC to 43.5	50	K(f)-K(f)	1.1
33VW50C	DC to 70	50	V(m)-V(m)	1.33
33VVF50C	DC to 70	50	V(m)-V(f)	1.33
33VFVF50C	DC to 70	50	V(f)-V(f)	1.33
33WW50	DC to 110	50	W1(m)-W1(m)	1.17 to 40 GHz
				1.29 to 65 GHz
				1.38 to 110 GHz
33WWF50	DC to 110	50	W1(m)-W1(f)	1.17 to 40 GHz
				1.29 to 65 GHz
				1.38 to 110 GHz
33WFWF50	DC to 110	50	W1(f)-W1(f)	1.17 to 40 GHz
				1.29 to 65 GHz
				1.38 to 110 GHz

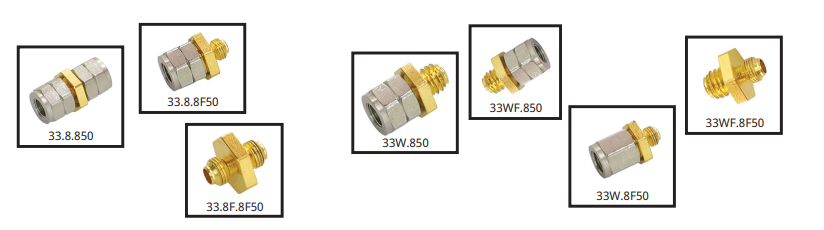

33W.850*	DC to 110	50	W1(m)-0.8mm(m)	1.17 to 65 GHz
				1.29 to 80 GHz
				1.43 to 110 GHz
33W.8F50*	DC to 110	50	W1(m)-0.8 mm(f)	1171065 GH
				1.29 to 80 GHz
				1.43 to 110 GHz
33WF.850*	DC to 110	50	W1(f)-0.8mm(m)	1.17 to 65 GHz
				1.29 to 80 GHz
				1.43 to 110 GHz
33WF.8F50*	DC to 110	50	W1(f)-0.8 mm(f)	1.17 to 65 GHz
				1.29to 80 GHz
				1.43 to 110 GHz
33.8.850*	DC to 145	50	0.8mm(m)-0.8mm(m)	1.15 to 40 GHz
				1.22 to 80 GHz
				1.29 to 110 GHz
				1.43 to 145 GHz
33.8.8F50*	DC to 145	50	0.8mm(m)-0.8 mm(f)	1.15 to 40 GHz
				1.22 to 80 GHz
				1.29 to 110 GHz
				1.43 to 145 GHz
33.8.F8F50*	DC to 145	50	0.8mm(f)-0.8mm(f)	1.15 to 40 GHz
				1.22 to 80 GHz
				1.29 to 110 GHz
				1.43 to 145 GHz

深圳市立維創展科技是Anritsu公司的代理商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
